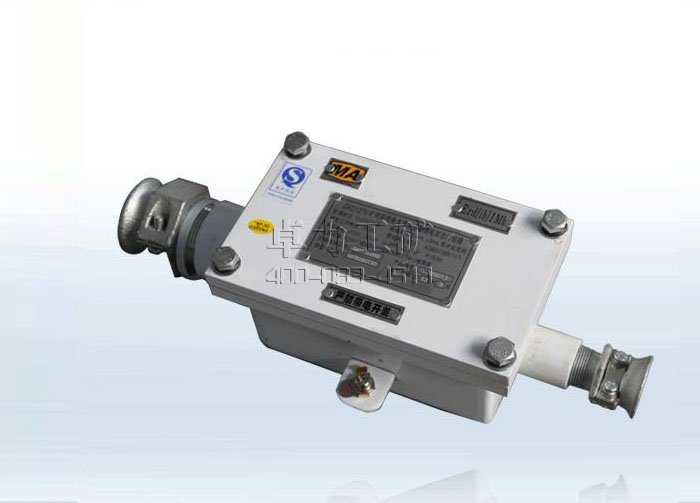

GKD127V饋電狀態傳感器說明書

一、概述
GKD127V饋電狀態傳感器（以下簡稱檢測器）屬礦用隔爆兼本質安全型設備，主要采用監測電纜芯線是否帶電，并同時輸出相應的狀態信號供檢測系統采集處理。與負載是否工作，電纜有無電流流過無關。采用直接引線并結合高耐壓的光電隔離技術，對礦用饋電開關或磁力啟動器的開關負荷側進行饋電監測，并輸出本安的各種信號供安全監控分站采集。

特點：GKD127饋電狀態傳感器采用新型抗干擾結構設計，具有結構新穎，安裝使用方便，功耗低，性能穩定可靠，維護工作量小等特點。
使用：使用時將傳感器直接卡在控制被控設備的真空開關或磁力啟動器的負荷側電纜上；將饋電狀態傳感器的輸出接至分站的開關量輸入口。
配套：可與 KJ70N 等監控系統分站配套使用，也可以與國內其他煤礦監測系統兼容使用。

二、使用環境條件
設備應在下列環境條件下能正常工作
a） 環境溫度：0 ℃ ～ +40 ℃；
b） 相對濕度：不大于 95 %（＋25 ℃） ；
c） 大氣壓力：85 kPa ～ 106 kPa；
d） 無顯著震動、沖擊和淋水的場合；
e） 在具有甲烷爆炸性危險的煤礦井下，但無破壞絕緣的腐蝕性氣體的場合。

三、主要技術參數
   防爆型式：礦用本質安全型
   防爆標志為：ExibI
   被測設備供電電纜范圍：電纜外徑（ф16～80mm）
   電纜品種：礦用橡套電纜
   檢測電壓范圍：≥AC 127V
   工作方式：連續工作
   安裝方式：直接卡固在被測電纜外皮上
   輸出信號：（可任選下列一種）
供電電源
a） 工作電壓：DC 18 V；
b） 工作電流：≤ 80 mA；
饋電輸入電壓：AC 127V ～ AC 660V;
本安輸出信號：
電壓：0/5V 電流：0/5 mA、1/5 mA
輸出信號傳輸距離：2Km
a）恒流：5mA/0mA， “1”狀態：4.5mA～5.5 mA， “0”狀態：0 mA～0.5 mA，負載電阻 1kΩ；
b）恒流：+5mA/-5mA， “1”狀態：4.5mA～5.5 mA， “0”狀態：-5.5 mA～-4.5 mA，負載電阻 1kΩ；
c) 無源觸點輸出：一常開、一常閉轉換接點，接點容量 DC 24 V/0.1 A（阻性負載） ，接觸電阻≤0.1Ω；
