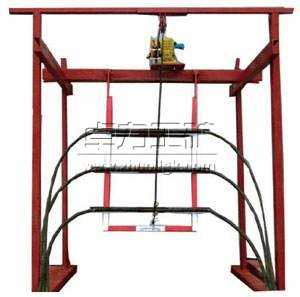

FQ-200ZD型氣動門擋收放裝置說明書

產品介紹
   氣動門擋收放裝置是一類氣動型擋車裝置，將傳統的擋車門、擋車棍等擋車設備進行自動化改造，將原來手動提升的擋車門、擋車棍等擋車裝置，改造為氣動提升，并可實現手動閥就近控制、按鈕控制、與絞車同步運行控制等多種不同的控制方式。
同時，本裝置采用了跑車防護裝置的成熟的控制技術，增加了擋車裝置提升定位、提升機構可靠鎖定、提升機構撞網保護、礦車運行狀態顯示、氣體過濾等重要功能，實現了傳統設備的有效升級，降低了一線人員的勞動強度，大大提高了煤礦斜井提升運輸?shù)陌踩浴?br />
組成及外觀
    FQ-200ZD型氣動門擋收放裝置由氣動收放器、氣體過濾三聯體、位置傳感器、鋼絲繩保險、狀態報警顯示器、手動控制按鈕 (或遙控器)等幾大部分組成。

主要功能介紹
        （一）自動控制功能
        氣動門擋收放裝置將原來手動提升的擋車門、擋車棍等擋車裝置，改造為氣動提升，并可根據用戶的實際需要，實現如下三種控制方式：
        = 手動閥就近控制：在氣動門擋收放裝置附近安裝手動氣控閥，來就近控制擋車裝置的起落。
        = 遙控控制：操作工采用防爆按鈕或本安型遙控器來遠程控制擋車裝置的起落。
        = 與絞車同步運行控制：在提升絞車上安裝位置傳感器，實現擋車裝置與提升絞車同步控制，即無礦車通過擋車裝置時，擋車裝置處于“常閉”擋車狀態，礦車正常運行并接近擋車裝置時，擋車裝置打開，礦車通過，礦車經過后自動關閉。如出現非正常過車，例如因井口摘掛鉤失誤出現溜車，擋車裝置將不會打開，而是始終處于阻車狀態，礦車將被阻住。
        （二）擋車裝置提升定位功能
        氣動收放器受氣缸兩端的位置傳感器發出的控制信號的控制，實現了提升高度的有效定位，避免了提升過位情況的出現。
        （三）門擋運行狀態顯示功能
        如在同一條巷道內安設一組或多組門擋時，各組門擋的運行狀態可在狀態報警顯示器（柜）上有效顯示，其中包括礦車運行到第幾道門擋、每道門擋運行及開閉狀態是否正常等。
        （四）提升機構鎖定功能
        斜巷擋車遠控裝置采用氣動收放器作為提升機構，氣動收放器將門擋提起后可實現可靠鎖定，避免了門擋因重力發生自落現象。
        （五）提升機構撞網保護功能
        提升機構及門擋的連接繩上設置有鋼絲繩保險，當發生跑車事故時，礦車撞在氣動收放器和門擋的連接繩上，鋼絲繩保險將保證首先斷裂，保護了氣動收放器不被拉壞。
        （六）儲氣及氣體過濾功能
        氣動收放器本身配備了氣動三聯體，可將進入的氣體進行過濾和凈化，保證了風源的質量，延長了氣動收放器的各類氣動元件的使用壽命。
