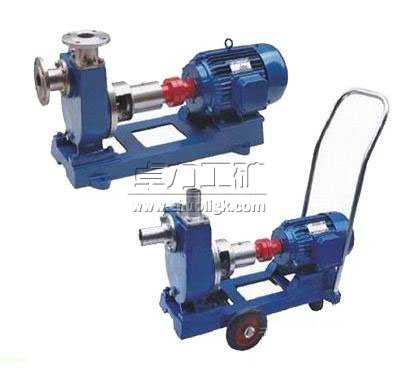

JMZ型不銹鋼自吸(酒)泵說明書

一、JMZ型不銹鋼自吸酒泵產品特點：
    JMZ不銹鋼自吸泵采用新型機械密封組裝，安裝防爆，長年不漏，適合輸送-35～+120℃的各種酒精、飲料、乳品、藥劑、汽油、溶劑油、糖漿等。
    JMZ不銹鋼自吸泵具有結構緊湊、操作簡便、體積小、重量輕、性能穩定、不用底閥、起動是不需引灌等特點。該泵更換3～4個零件后便可用于輸送濃漿、酸、堿、鹽等液體。
適用范圍：不含固體顆粒腐蝕液體、強酸、強堿、乙醇、漂白劑、照相液、硝酸、鹽酸、氫氟酸、醋酸、氫氧化納、丙酮、四氧乙烷、海水、鹽水等等。


二、JMZ型不銹鋼自吸酒泵安裝與拆裝：
安裝
1、泵可按"泵外形安裝尺寸表"進行打基礎和確定底腳螺栓位巧。但是最好等泵運到現聲后按底座尺寸進行施工。
2、自吸式磁力泵裝于基礎上，可用墊鐵調整機組水平，用水平儀檢查還將和電機軸的水平、要重新檢查和調整泵軸心和電機軸心的同心度，用刀口平尺和塞尺檢和聯軸器外圓、上、下、左、右的差數均不得超過0.15毫米。兩聯軸器端面間偏差不超過0.2毫米。
3、不應用泵承受管路重量，管路得量應有管路支撐設備承受。
4、按裝結束應用手轉動聯軸器看是否輕松靈活，有無卡滯現象。
拆裝
1 、擰下軸承體與泵體連接的四個螺絲，同時將機械密封和泵蓋松開。
2、擰開葉輪嫘母（右旋）取下葉輪、鍵和泵蓋，再將機械密封從泵蓋中取下。
3、用拉子拉下聯軸器然后拆下鍵，軸承端蓋，最后將軸和軸承拆開。
4、泵的裝配順序按上述相反進行。
5、吸泵的進口束節重裝時，請注意阻水閥應向正面，以便與阻水閥正面貼合保證自吸效果（見右下圖）。

三、JMZ型不銹鋼自吸泵機械密封安裝：
1 、更換機械密封時，應注意規格，型號都要與原來的相符。
2、在安裝機械密封過程中，應保持清潔， 不許敲打密封原件.以防損傷和破壞。
3 、裝大小密封閥和動靜環時表面應涂上一層清潔的機油和透明油。
4、將靜環和大膠圈裝入泵蓋，然后一起裝上軸上（注意：動環銷必須對準葉輪的傳動孔）。
5、 將彈資座、彈簧，推壞組成-體.以彈簧座面為作力點，將其推上主軸，其推力以彈簧壓縮 2-4mm后在軸上滑動為宜。如彈簧尚未壓，即可滑動，則表示動環與主軸配合偏松,摩擦力偏小,如彈簧縮6mm以上，動壞和密封圈仍不能在軸上滑動，則說 明配合偏緊.應以檢查機械密封是否與原來的相符合。

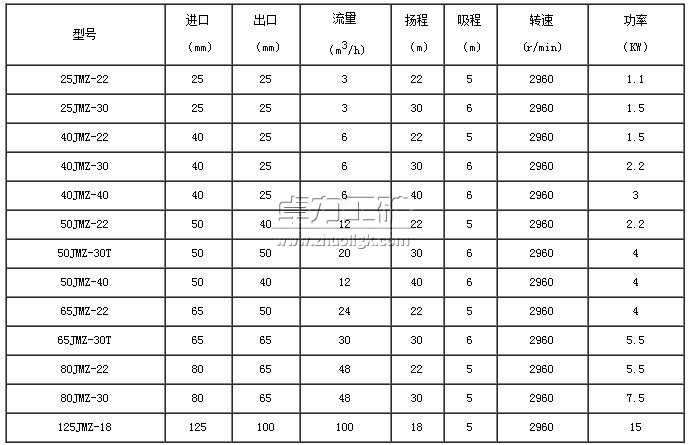

四、JMZ型不銹鋼自吸泵性能參數表


五、JMZ型不銹鋼自吸泵安裝尺寸圖
