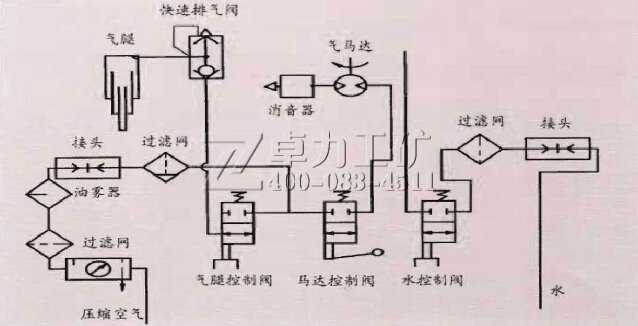

如圖2-2所示， 壓縮空氣經過濾器、注油器、濾網J進入操縱臂部件的閥塊。手壓扳機，開啟馬達控制閥，壓縮空氣驅動齒輪式氣馬達，輸出齒輪經兩級減速，帶動主軸順時針方向旋轉。轉動旋鈕開啟氣腿控制閥，壓縮空氣經快速排氣閥進入氣腿上腔，氣腿伸長。當關閉氣腿控制閥，氣腿上腔余氣即從快速排氣閥放空，氣腿靠鉆機重力回落。轉動旋鈕開啟水控制閥，沖洗水即經濾網、水閥、水套、主軸內孔進入鉆桿，沖洗鉆孔。手動調節各閥的開啟量，即可調節轉速，推力或水量。
氣動錨桿鉆機工作原理圖
氣動錨桿鉆機性能參數指標
根據我國煤礦井下巷道和地下工程實際情況，要求氣動錨桿鉆機既可鉆頂板錨桿孔，也可鉆頂板錨索孔，還可以作為樹脂藥卷類的錨桿，錨索攪拌和安裝設備，不再需要其它輔助設備，實行螺母一次性旋緊，達到一次性初錨預緊力的要求。
確定氣動錨桿鉆機的輸出參數為:
最大功率1.0-3.OKW
最大功率時轉矩50N.M
最大功率時轉速230-250r/min
推進力6-8KN
上述氣動錨桿鉆機性能參數，既能滿足現場的使用要求，又能最大限度地利用鉆機的功率，并盡可能地降低鉆機的重量，改善煤巷支護的勞動條件。
