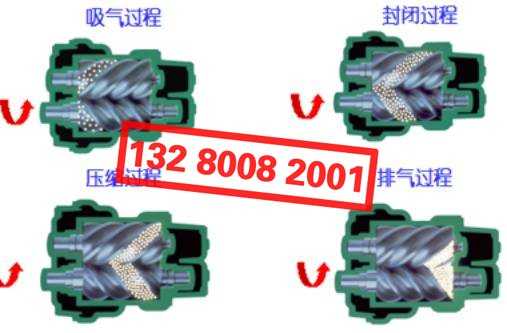

(1) 吸氣過程：電機驅動轉子，主、從轉子的齒溝空間在轉至進氣端壁開口時，其空間大，外界的空氣充滿其中，當轉子的進氣側端面轉離了殼之進氣口時，在齒溝間的空氣被封閉在主、從轉子與機殼之間，完成吸氣過程。
(2) 壓縮過程：在吸氣結束時，主、從轉子齒峰與機殼形成的封閉容積隨著轉子角度的變化而減少，并按螺旋狀移動，此為“壓縮過程”。
(3) 壓縮氣體與噴油過程：在輸送過程中，容積不斷減少，氣體不斷被壓縮，壓力提高，溫度升高，同時，因氣壓差而變成霧狀的潤滑被噴入壓縮腔，從而達到壓縮、降低溫度密封和潤滑的作用。
(4) 排氣過程：當轉子之封閉齒峰旋轉到與機殼排氣口相遇時，被壓縮的空氣開始排放，直到齒峰與齒溝的吻合面移至排氣端面，此時齒溝空間為零，即完成排氣過程。與此同時，主、從轉子的另一對齒溝已旋轉至進氣端，形成最大空間，開始吸氣過程，由此開始一個新的壓縮循環。

螺桿壓縮機工作詳情
螺桿壓縮機是一種工作容積作回轉運動的容積式氣體壓縮機械。氣體的壓縮依靠容積的變化來實現，而容積的變化又是借助壓縮機的一對轉子在機殼內作回轉運動來達到。

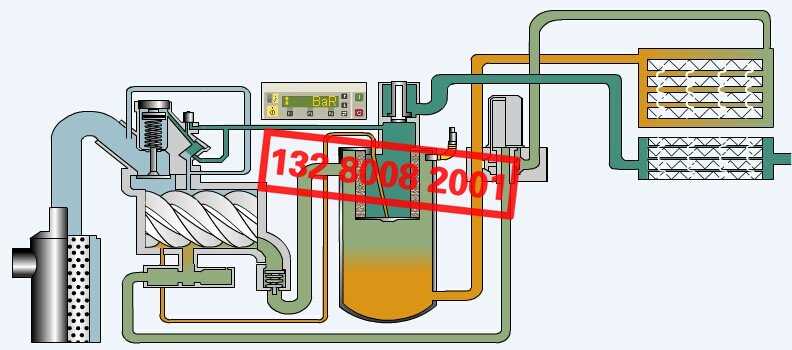

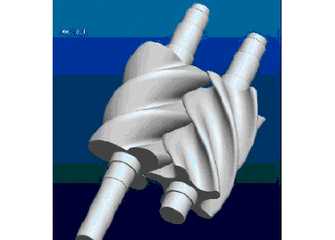

螺桿空壓機基本構造：在壓縮機的機體中，平行地配置著一對相互嚙合的螺旋形轉子，通常把節圓外具有凸齒的轉子，稱為陽轉子或陽螺桿。把節圓內具有凹齒的轉子，稱為陰轉子或陰螺桿，一般陽轉子與原動機連接，由陽轉子帶動陰轉子轉動轉子上的最后一對軸承實現軸向定位，并承受壓縮機中的軸向力。轉子兩端的圓柱滾子軸承使轉子實現徑向定位，并承受壓縮機中的徑向力。在壓縮機機體的兩端，分別開設一定形狀和大小的孔口。一個供吸氣用，稱為進氣口;另一個供排氣用，稱作排氣口。
進氣
螺桿空壓機的工作過程詳細分析之進氣過程：轉子轉動時，陰陽轉子的齒溝空間在轉至進氣端壁開口時，其空間最大，此時轉子齒溝空間與進氣口的相通，因在排氣時齒溝的氣體被完全排出，排氣完成時，齒溝處于真空狀態，當轉至進氣口時，外界氣體即被吸入，沿軸向進入陰陽轉子的齒溝內。當氣體充滿了整個齒溝時，轉子進氣側端面轉離機殼進氣口，在齒溝的氣體即被封閉。
壓縮
螺桿空壓機的工作過程詳細分析之壓縮過程：陰陽轉子在吸氣結束時，其陰陽轉子齒尖會與機殼封閉，此時氣體在齒溝內不再外流。其嚙合面逐漸向排氣端移動。嚙合面與排氣口之間的齒溝空間漸漸件小，齒溝內的氣體被壓縮壓力提高。
排氣
螺桿空壓機的工作過程詳細分析之排氣過程：當轉子的嚙合端面轉到與機殼排氣口相通時，被壓縮的氣體開始排出，直至齒尖與齒溝的嚙合面移至排氣端面，此時陰陽轉子的嚙合面與機殼排氣口的齒溝空間為0，即完成排氣過程，在此同時轉子的嚙合面與機殼進氣口之間的齒溝長度又達到最長，進氣過程又再進行。
