1、金屬頂梁型號中符號說明
金屬頂梁型號中各種符號及其含義如表1-4—16所示。
表1-4-16金屬頂粱型號中各種符號及其含義
| 產品類型 | 第一特征 | 第二特征 | 補充特征 | ||||
| 代號 | 含義 | 代號 | 含義 | 代號 | 頂梁型式 | 代號 | 含義 |
| 金屬 | J | 絞接式 | A | A型 | W | 網狀頂梁 | |
| D | B | B型 | S | 雙楔頂梁 | |||
| 頂梁 | F | 非絞接式 | C | C型 | Z | 十字頂粱 | |
|
(非標) |
D |
D型 |
F | 防飛楔頂梁 | |||
| R | 人字頂粱 | ||||||

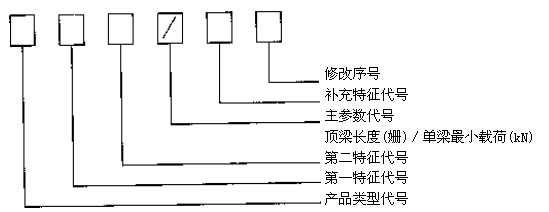

2、產品型號主要同“產品類型代號”、“第一特征代號”、“第二特征代號”、“主參數代號”四部分組成。若如此劃分還不能區別不同產品時，允許增加“補充特征代號”、“修改序號”以示區別。編制方法如下：
示例l：長度為1200mm，單梁最小載荷為300kN的B型雙楔絞接頂梁，其型號表示為：DJBl200／300S。
示例2：長度為2400mm，單梁最小載荷為200kN的c型非絞接式金屬頂梁，其型號表示為~DFC24200／200。

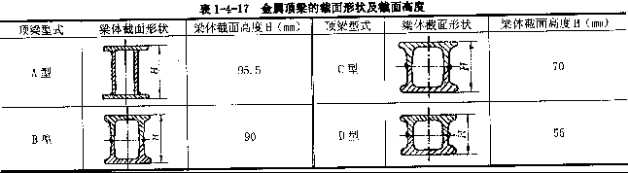

3、金屬頂梁的截面形狀及截面高度如表1-4—17所示。
注：A型不推薦使用。
4、頂梁長度應符合表1-4—18的規定。
表1-4-18 金屬頂梁常用長度（單位：mm）
| 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 |
| 2600 | 2800 | 3000 | 3200 | 3400 | 3600 | 3800 | 4000 | 4200 | 4400 |
