GZGBF自同步慣性振動給料機說明書

一、GZGBF自同步慣性振動給料機型號：
GZGBF30-80、GZGBF40-90、GZGBF50-70、GZGBF50-90、GZGBF50-100、GZGBF50-120、GZGBF50-140、GZGBF50-160、GZGBF60-100、GZGBF60-120、GZGBF60-140、GZGBF60-180、GZGBF70-100、GZGBF70-140、GZGBF70-180、GZGBF70-240、GZGBF80-120、GZGBF80-140、GZGBF80-160、GZGBF80-200、GZGBF90-150、GZGBF90-160、GZGBF100-140、GZGBF110-150、GZGBF110-160、GZGBF125-160、GZGBF130-150、GZGBF150-180、GZGBF180-180、GZGBF200-200、GZGBF220-200、GZGBF240-220

二、GZGBF自同步慣性振動給料機特點與結構

具有GZG、GZGF系列給料機的優點，同等規格的比GZG、GZGF系列給料機體積更小。

三、GZGBF系列自同步慣性振動給料機技術參數

型號	生產率 t/h(0?)	給料粒度 ≤mm	雙振幅 ≤mm	振動電機		重量 Kg
				型號	功率kw
GZGBF30-80	23	50	4～7	YZS-3-6	2×0.25	210
GZGBF40-90	50	120	3～5	YZS-5-4	2×0.25	230
GZGBF50-70	60	120	3～5	YZS-5-4	2×0.25	230
GZGBF50-90	60	120	3～5	YZS-5-4	2×0.25	250
GZGBF50-100	60	120	3～5	YZS-5-4	2×0.25	280
GZGBF50-120	60	120	3～5	YZS-10-4	2×0.55	320
GZGBF50-140	90	120	3～5	YZS-10-4	2×0.55	370
GZGBF50-160	90	120	3～5	YZS-10-4	2×0.55	400
GZGBF60-100	110	150	3～5	YZS-10-4	2×0.55	360
GZGBF60-120	110	150	3～5	YZS-10-4	2×O.55	370
GZGBF60-140	110	150	3～5	YZS-10-4	2×0.55	380
GZGBF60-180	110	150	4～7	YZS-10-6	2×0.75	410
GZGBF70-100	130	160	4～7	YZS-10-6	2×0.75	520
GZGBF70-140	130	160	4～7	YZS-10-6	2×0.75	560
GZGBF70-180	150	160	3～5	YZS-20-4	2×1.1	650
GZGBF70-240	150	160	3～5	YZS-32-4	2×1.5	1190
GZGBF80-120	180	200	3～5	YZS-20-4	2×1.1	590
GZGBF80-140	180	200	3～5	YZS-20-4	2×1.1	650
GZGBF80-160	180	200	3～5	YZS-20-4	2×1.1	740
GZGBF80-200	210	200	4～7	YZS-26-6	2×1.85	870
GZGBF90-150	250	260	4～7	YZS-26-6	2×1.85	840
GZGBF90-160	250	260	4～7	YZS-26-6	2×1.85	850
GZGBF100-140	360	300	4～7	YZS-26-6	2×1.85	870
GZGBF110-150	380	300	4～7	YZS-26-6	2×1.85	940
GZGBF110-160	380	300	4～7	YZS-26-6	2×1.85	960
GZGBF125-160	400	300	4～7	YZS-30-6	2×2.2	1200
GZGBF130-150	420	300	4～7	YZS-30-6	2×2.2	1200
GZGBF150-180	520	350	4～7	YZS-30-6	2×2.2	1750
GZGBF180-180	620	350	4～7	YZS-30-6	2×2.2	1800
GZGBF200-200	740	400	5～8	YZS-50-6	2×3.7	2400
GZGBF220-200	840	400	5～8	YZS-50-6	2×3.7	2550
GZGBF240-220	920	400	5～8	YZS-80-6	2×5.5	2880

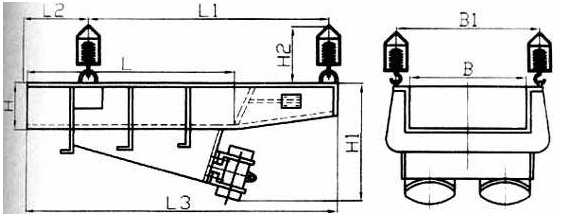

四、GZGBF系列自同步慣性振動給料機外形及安裝尺寸

型號	特征尺寸(mm)			安裝尺寸(mm)
	L	B	H	L0	L1	L2	H0	B0	a1	a2	b
GZGBF30-80	800	300	140	250	760	170	690	400	220	160	300
GZGBF40-90	900	400	160	250	860	180	700	500	240	180	400
GZGBF50-70	700	500	160	220	680	150	700	600	240	180	500
GZGBF50-90	900	500	160	250	860	180	700	600	240	180	500
GZGBF50-100	1000	500	160	250	960	180	700	600	240	180	500
GZGBF50-120	1200	500	160	350	1060	250	700	600	240	180	500
GZGBF50-140	1400	500	160	400	1210	310	850	600	240	180	500
GZGBF50-160	1600	500	180	470	1360	380	850	600	260	200	500
GZGBF60-100	1000	600	180	270	960	350	850	700	260	200	600
GZGBF60-120	1200	600	180	370	1060	280	850	700	260	200	600
GZGBF60-140	1400	600	180	430	1200	340	850	700	260	200	600
GZGBF60-1 80	1800	600	180	450	1580	340	830	700	260	200	600
GZGBF70-1 00	1000	700	200	280	950	200	920	820	280	220	700
GZGBF70-140	1400	700	200	430	1190	320	920	820	280	220	700
GZGBF70-180	1800	700	200	460	1570	300	900	820	280	220	700
GZGBF70-240	2400	700	250	760	1900	400	980	820	330	270	700
GZGBF80-120	1200	800	220	380	1070	250	920	920	300	240	800
GZGBF80-140	1400	800	220	480	1170	250	920	920	300	240	800
GZGBF80-160	1600	800	220	500	1350	300	1030	920	300	240	800
GZGBF80-200	2000	800	250	700	1560	300	1020	920	330	270	800
GZGBF90-150	1500	900	300	540	1250	300	1070	1020	380	320	900
GZGBF90-160	1600	900	300	580	1310	300	1070	1020	380	320	900
GZGBF100-140	1400	1000	300	500	1190	300	1070	1150	380	320	1000
GZGBF110-150	1500	1100	300	540	1250	300	1070	1150	380	320	1100
GZGBF110-160	1600	1100	300	580	1310	300	1070	1270	380	320	1100
GZGBF125-160	1600	1250	350	560	1340	430	1160	1420	430	370	1250
GZGBF130-150	1500	1300	350	530	1280	350	1160	1470	430	370	1300
GZGBF150-180	1800	1500	500	650	1530	400	1330	1690	580	520	1500
GZGBF180-180	1800	1800	500	650	1530	400	1330	1690	580	520	1800
GZGBF200-200	2000	2000	500	720	1660	450	1430	2180	520	520	2000
GZGBF220-200	2000	2200	500	720	1660	400	1430	2390	580	520	2200
GZGBF240-220	2200	2400	500	780	1800	400	1520	2590	580	520	2400
