GT500A型一氧化碳傳感器說明書

一、產品簡介：

GT500A型一氧化碳傳感器主要用于煤礦井下監測一氧化碳氣體濃度。



二、產品功能：

GT500A型一氧化碳傳感器它可以連續自動地將井下一氧化碳濃度轉換成標準電信號輸送給關聯設備，并具有就地顯示濃度值，超限聲光報警等功能。

該傳感器經國家防爆檢驗機關進行聯機檢驗后, 可與國內各類型監測系統配套，適用于有自燃傾向的采掘工作面、回風巷、采空區等地點固定使用。



三、適用環境

1）溫度:（0～40）℃；
2）平均相對濕度：≤98%；
3）大氣壓力:(80～116) kPa；
4）風速:不大于8m/s；
5）貯存溫度為（-40～60）℃；
6）適用于有瓦斯和煤塵爆炸混合物的危險環境中。

主要技術參數
電氣性能
1）測量范圍： 000×10-6 CO～500×10-6 CO
2）基本測量誤差: 000×10-6 CO ～ 100×10-6 CO ≤±4×10-6 CO
>100×10-6 CO ～ 500×10-6 CO ≤±5.0% (相對誤差)
分辨率：1×10-6 CO
a) 額定工作電壓：18VDC。
b) 工作電流：≤100mA。
3）信號輸出：頻率：200Hz～1000Hz（脈沖寬度大于0.3ms）
b) 電流：（1～5）mA或（4～20）mA；
c) 智能型： 傳輸方式：半雙工、RS485；
傳輸速率：4800bps；
信號工作電壓峰峰值：≤12V。
電源電壓波動范圍：9V.DC～24V.DC。
響應時間：傳感器的響應時間應不大于35S。
傳感器到分站和電源箱的最大傳輸距離：2km。



四、產品優勢：

1. 采用新型進口敏感元件，使用壽命長，傳感器性能穩定；
2. 采用新型微處理器和高集成數字化電路，使電路結構簡單，性能可靠，便于維修與調試；
3. 支持多種信號傳輸方式(頻率、電流、RS485)，有效地屏蔽信號傳輸的電磁干擾；
4. 外殼采用不銹鋼材料設計，增強了傳感器的抗沖擊和抗腐蝕能力。

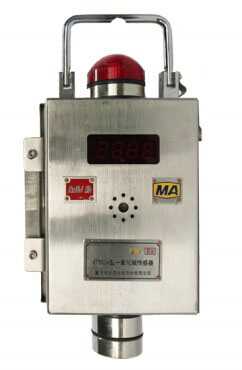

五、實物圖：
