DN內注式單體液壓支柱說明書

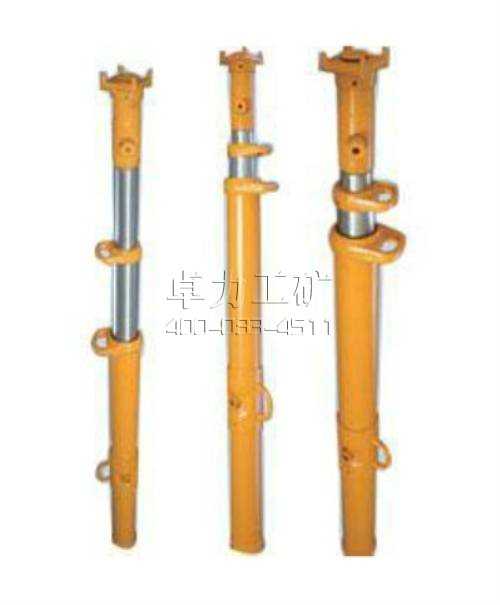

DN系列礦用單體液壓支柱
DN內注式單體液壓支柱為內部供液結構、恒阻式支柱，與金屬鉸接頂梁配合適用于煤礦一般機械化采煤工作面頂板的支護，也可用于綜合機械化采煤工作面端頭支護或臨時支護，煤礦回采工作面的頂板支護和端頭頂板支護，由于其承載能力大、抗偏載能力強、工作行程大、使用范圍廣，因而其可應用于薄煤層、中厚煤層及較厚煤層工作面。

組成：DN內注式單體液壓支柱主要由頂蓋、通氣閥、缸體、活柱體、活塞、手搖泵、卸載閥、安全閥和手把體等零部件組成。
特點：重量輕，承載能力大；升柱快，回柱便利；密封性能可靠；不需泵站和管路系統供液，降柱不排出液體，保持環境清潔；使用靈活，管理方便。

DN內注式單體液壓支柱適用范圍
1、煤層傾角：煤層傾角小于20°的緩傾斜回采工作面,采取一定安全措施后亦可用于傾角為25°～35° 的回采工作面。
2、高度：不大于支柱的最大高度，即DN18型支柱最大支撐高度為1.8m，支撐高度變化范圍一般為1.3～1.8m；DN22型支柱最大支撐高度為2.2m，支撐高度變化范圍一般為1.6～2.2m等等。
3、支柱在承壓過程中不應以支柱的中部作為推溜千斤頂?shù)闹c推溜；
4、在炮采工作面使用時，應采取措施防止支柱的活柱表面被崩壞。

DN內注式單體液壓支柱工作原理
DN內注式單體液壓支柱工作液為5號液壓油, 回柱時油缸中液壓油流回活柱內腔形成封閉式循環;不需要泵站和管路系統, 配套設備少, 成本低; 在沒有電源和泵站的地方照樣使用, 靈活性大、管理方便、簡單; 由于工作液是封閉式循環, 支柱回柱時液壓油流回活柱內腔, 實現支柱本身液壓油的閉路循環, 液壓油消耗很少; 支柱液壓系統為閉式系統, 液壓油不外溢, 不污染環境, 有利于環保, 并對工作面生產影響小, 較好地保持了工作面環境, 勞動條件較好; 支柱的閥全部裝在支柱內腔, 受外界污染的可能性小, 可靠性高。

DN內注式單體液壓支柱型號：
DN（38、40、42、45）-150/110L單體液壓支柱
DN（31.5、35）-160/90單體液壓支柱
DN（25、28）-250/90內注式單體液壓支柱
DN（20、22）-300/90單體液壓支柱
DN（06、08、10、12、14、16、18）-250/80內注式單體液壓支柱
DN（04、05）-250/80XX 單體液壓支柱
材質：27硅錳

DN內注式單體液壓支柱技術參數表

型號	最大高度 mm	最小高度 mm	行程 mm	工作阻力 kN	工作液壓 MPa	油缸直徑 mm	底座面積 mm2	工作液	重量 Kg
DN31-160/90	3150	2450	700	160	25	90	120	5#液壓油	78
DN28-200/90	2800	2100	700	200	31	90	120	5#液壓油	74
DN25-250/90	2500	1800	700	245	39	90	120	5#液壓油	68
DN22-300/90	2240	1540	700	294	46.3	90	120	5#液壓油	60
DN20-300/90	2000	1360	640	294	46.3	90	120	5#液壓油	55
DN18-250/80	1800	1250	550	245	49	80	120	5#液壓油	45
DN16-250/80	1600	1100	500	245	49	80	120	5#液壓油	41
DN14-250/80	1400	1000	400	245	49	80	120	5#液壓油	38
DN12-250/80	1200	870	330	245	49	80	120	5#液壓油	34
DN10-25/80	1000	720	280	245	49	80	120	5#液壓油	29
DN08-250/80	800	590	210	245	49	80	120	5#液壓油	26
DN06-25/80	650	510	140	245	49	80	120	5#液壓油	23

DN(06～18)-250/80型單體液壓支柱技術參數：



DN(20、22)-300/90、DN（25、28）-250/90、DN（31.5、35）-160/90 單體液壓支柱技術參數：





DN（38、40、42、45）-150/110L型單體液壓支柱技術參數：



DN(04、05)-250/80XX型單體液壓支柱技術參數：
