GXY-2型巖芯鉆機說明書

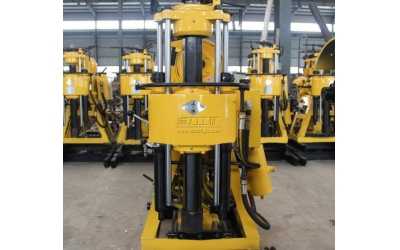

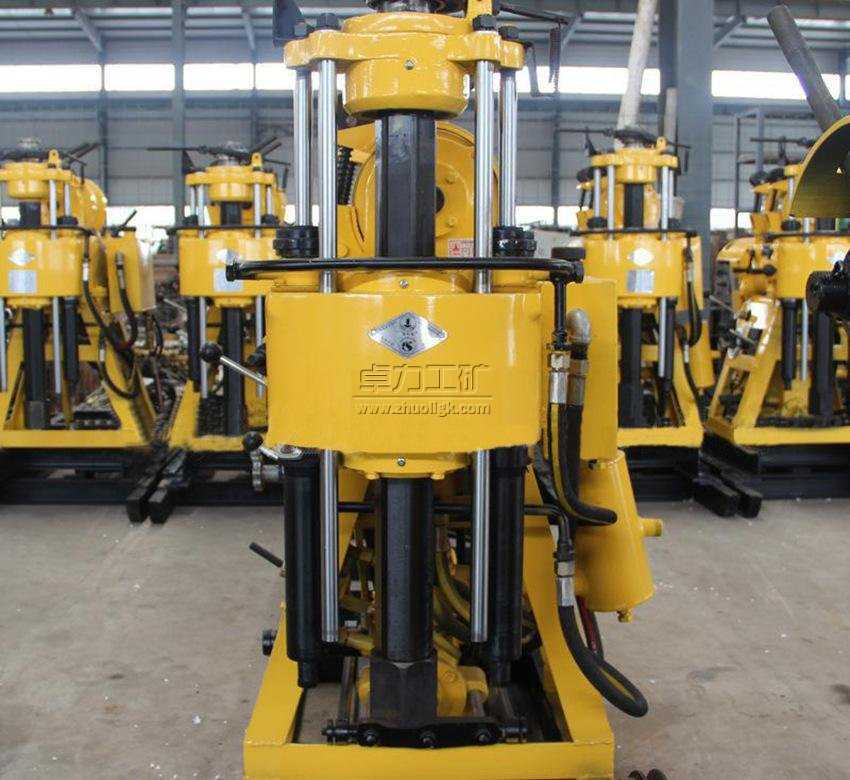

GXY-2型巖芯鉆機
用途
GXY-2型巖芯鉆機主要用于地表及坑道對固體礦床的金剛石、合金鉆探，可用于工程地質勘察及地下水勘探，淺層石油，探礦、天然氣勘探、水文、水井、堤壩灌注、坑道通風、排水鉆探等工程孔鉆進以及小型鉆機灌注樁孔鉆進施工等。

結構
GXY-2型鉆機具有自動定心式油壓卡盤、較強起拔能力的行星式卷揚機和操縱方便、使用可靠的離合器。

優點
設計先進，布局合理、結構緊湊，操作靈活、堅固耐用，可拆性好，便于搬遷、修理方便。

GXY-2型鉆機與一般類型油壓鉆機比較具有下列特點：
1.鉆機具有較高的轉速和較合理的轉速范圍，轉速級數較多、低速扭矩大，適合小口徑金剛石巖心鉆機，也能滿足大口徑硬質合金巖心鉆進和各種工程鉆孔的要求。
2.鉆機重量較輕，可拆性較好。鉆機可分解成九個整體部件，最大部件重量僅200千克。便于搬遷，宜于山區工作。
3.結構簡單布局較合理，所有部件均表露在外，不相互重疊，便于維護、保養和修理。
4.鉆機具有兩個反轉速度，處理事故時勞動強度不大，且安全。
5.鉆機移車平穩，固定牢固，鉆機機架堅固、重心低，高速鉆進時穩定性好。
6.配有足夠儀表，利于掌握孔內情況，操縱手柄比較靈活，布局較合理，操縱靈活可靠。
7.鉆機與泥漿泵采用單機分別傳動，機場布置比較靈活，可減少機場面積。

產品參數
·基本參數
鉆孔深度： 300 -600 m      鉆桿直徑： Ф 42 mm ；Ф 50 mm      鉆孔傾角： 360o
鉆機外廊尺寸：（長 * 寬 * 高） 2160*950*1800 mm
鉆機重量： （不包括動力機） 1000 kg
·動力
配電動機:Y180L-22-4 ，轉速:1470r/min ，功率:22KW.
配柴油機:4100, 功率:30KW,轉速:2000r/min
·回轉器
立軸轉速：正轉低速： 70 ； 121 ； 190 ； 263 r/ min   高速： 329;570 ;899 ;1241 r/ min ;
                    反轉低速:55 r/ min ,高速:257 r/ min
立軸行程:600 mm,立軸額定起拔力:72 KN,立軸額定加壓力：54 KN
立軸內徑：Ф 68 mm    立軸最大扭矩：2760 N.m
·卷揚機
最大起重能力（低速單繩）： 30 KN,      卷筒轉速： 37 ； 65 ； 103 ； 141 r/min
鋼繩提升速度（單繩單層）:0.41 ；0.73 ；1.15 ；1.58 m/ s
鋼繩規格：Ф 16 mm               鋼絲繩容繩量：50 m
·移動裝置 移動油缸行程：465 mm   鉆機離開孔口距離：315 mm
注:本鉆機動力配備柴油機或電動機,需由用戶訂貨時提出.

GXY-2B型巖心鉆機：是在GXY-2的基礎上加大了立軸通孔、降低了轉速，主機桿為Φ89，可以鉆進大口徑孔滿足施工要求。
