![[pics:title]](/uploads/allimg/141016/1G1022006-0-lp.jpg)
監測
1、監測綜采工作面支架和超前支護工作阻力，并能夠現場顯示和報警;
2、監測掘進和回采巷道頂板離層位移和速度，并現場報警;
3、監測錨網巷道錨桿或錨索的載荷應力;
4、監測圍巖或煤體內部應力。
支持
1、系統支持多種傳輸介質的數據通訊;
2、網絡版監測軟件支持多工作站在線監測和信息共享。
維護
系統嵌入硬件故障診斷功能。若系統接入internet網絡可實現遠程維護功能。
實現
1、井上計算機動態顯示監測參數、報警;
2、井下現場顯示數據、記錄數據和報警;
3、監測數據自動記錄存儲;
4、連續監測曲線顯示、分析;
5、歷史數據查詢及報表輸出;
6、綜合分析及頂板安全評估分析;
7、網絡用戶Web訪問模式在線動態監測;
8、數據庫數據信息共享;
9、監測日報網上報表;
10、重要事件的GPRS短信尋呼功能;
11、監測點空間數據GIS模擬圖形顯示。
技術特點：
1、該系統是專用于煤礦頂板安全的監測系統，系統采用了開放式的網絡結構。
2、支持多類型多參數監測和分析。
3、該系統具有靈活的配置模式，適用于井下不同的開采條件的測區，測點布置。
4、該系統配置的監測傳感器是針對煤礦井下設計的，具有安全，低功耗，安裝方便和可重復使用等特點。
5、該系統兼容大多數煤礦安全監測系統。傳輸接口支持電話線，光纜專線，以太網交換機。
6、支持局域網、客戶端、Web模式、OPC接口和FTP模式。
7、專業化的監測分析軟件采用C/S+B/S結構。

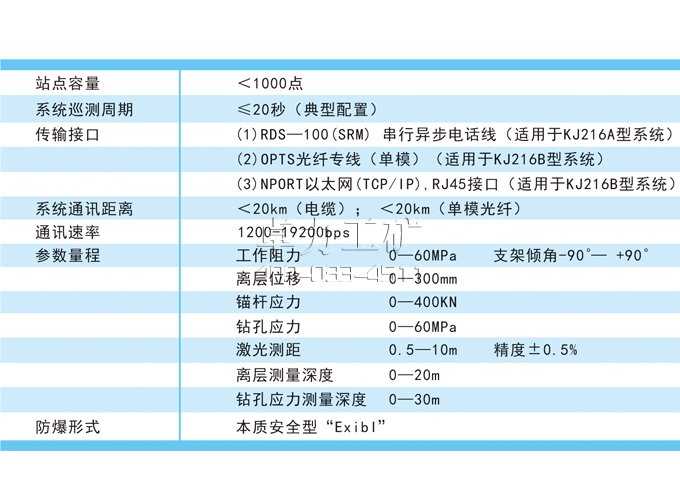

系統主要技術指標:

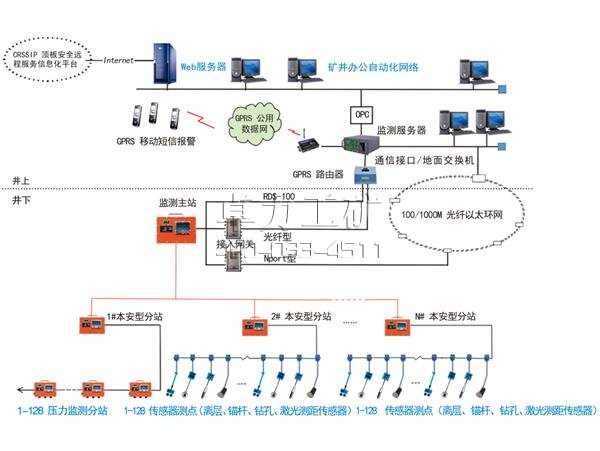

系統組成：
KJ216A型系統的組成：
由計算機、防雷器、礦用數據通訊接口、礦用本安型監測主站、礦用本安型頂板壓力監測分站、礦用本安型分站、圍巖移動傳感器、圍巖應力傳感器、錨桿/索應力傳感器等其它必要設備組成。（見下表）
KJ216B型系統的組成：
由計算機、礦用數據通訊接口、礦用本安型數據光端機、礦用本安型監測主站、礦用本安型頂板壓力監測分站、礦用本安型分站、圍巖移動傳感器、圍巖應力傳感器、錨桿/索應力傳感器等其它必要設備組成。（見下表）
由計算機、防雷器、礦用數據通訊接口、礦用本安型監測主站、礦用本安型頂板壓力監測分站、礦用本安型分站、圍巖移動傳感器、圍巖應力傳感器、錨桿/索應力傳感器等其它必要設備組成。（見下表）
| 名稱 | 規格型號 |
防爆 型式 |
安標證 |
生產廠家 |
安裝 地點 |
|
礦用隔爆兼本安 不間斷電源 |
KDW28-18 | Exd[ib]I |
MAA080025 |
宜興市三恒自動化 儀表有限公司 |
井下 |
|
礦用本安型 監測主站 |
KJ216-Z | ExibI | 尤洛卡公司 | 井下 | |
| 礦用數據通訊接口 | KJ216-J | [Exib]I | 尤洛卡公司 | 井上 | |
|
礦用本安型 頂板壓力監測分站 |
KJ216-F | ExibI |
|
尤洛卡公司 | 井下 |
| 礦用本安型分站 | KJ216-F2 | ExibI |
|
尤洛卡公司 | 井下 |
| 圍巖移動傳感器 | GYW300 | ExibI | 尤洛卡公司 | 井下 | |
| 錨桿/索應力傳感器 | GYM400 | ExibI | 尤洛卡公司 | 井下 | |
| 圍巖應力傳感器 | GYW25 | ExibI | 尤洛卡公司 | 井下 | |
| 通訊電纜 |
MHYV1×4 (單線截面積0.5mm2) |
選用煤安證在有效期內的電纜 |
井上 井下 |
||
| 通訊電纜 |
MHYBV1×4×1.0 (單線截面積0.75mm2) |
選用煤安證在有效期內的電纜 | 井下 | ||
|
電涌保護器 (通訊防雷器） |
SR-E24V/2S |
廣州雷迅電子 有限公司 |
接口和 入井處 |
||
|
地面系統主機 （計算機） |
P4/256 | 井上 | |||
| UPS電源 |
配備斷電后工作 2小時的電池 |
井上 | |||
| 打印機 | 井上 | ||||
由計算機、礦用數據通訊接口、礦用本安型數據光端機、礦用本安型監測主站、礦用本安型頂板壓力監測分站、礦用本安型分站、圍巖移動傳感器、圍巖應力傳感器、錨桿/索應力傳感器等其它必要設備組成。（見下表）
| 名稱 | 規格型號 |
防爆 型式 |
安標證 |
生產廠家 |
安裝 地點 |
|
礦用隔爆兼本安 不間斷電源 |
KDW28-18 | Exd[ib]I | MAA080025 | 井下 | |
|
礦用本安型 監測主站 |
KJ216-Z | ExibI |
|
井下 | |
| 礦用數據通訊接口 | KJ216-J | [Exib]I | 井上 | ||
|
礦用本安型 頂板壓力監測分站 |
KJ216-F | ExibI |
|
井下 | |
|
礦用本安型 數據光端機 |
KJ216-J1 | ExibI | 井下 | ||
| 礦用本安型分站 | KJ216-F2 | ExibI |
|
井下 | |
| 圍巖移動傳感器 | GYW300 | ExibI |
|
井下 | |
| 錨桿/索應力傳感器 | GYM400 | ExibI |
|
井下 | |
| 圍巖應力傳感器 | GYW25 | ExibI | 井下 | ||
| 通訊電纜 |
MHYV1×4 (單線截面積0.5mm2) |
選用煤安證在有效期內的電纜 | 井上和井下 | ||
| 通訊電纜 |
MHYBV1×4×1.0 (單線截面積0.75mm2) |
選用煤安證在有效期內的電纜 | 井下 | ||
| 通訊光纜 | MGXTSV-2B | 選用煤安證在有效期內的光纜 | 井下 | ||
|
地面系統主機 （計算機） |
P4/256 | 井上 | |||
| UPS電源 |
配備斷電后工作 2小時的電池 |
井上 | |||
| 打印機 | 井上 | ||||
