副井提升信號及操車控制系統說明書

總體技術性能

• 系統采用PLC作為核心控制器。網絡采用現場總線網絡通訊；
• 通訊網絡傳輸介質采用鎧裝光纜連接，重要控制信號采用硬接線電纜連接；
• 系統的I/O點數備用量不少于總量的20%；
• 車房信號點與提升機主控系統實現總線通訊和硬接線信號溝通，包括與主控PLC之間相互監視的“看門狗”信號；
• 具有提升勾數記憶、提升數量等數據統計功能，并可通過打印機打印報表；
• 本系統電源電壓為AC127V，配置專用的隔離變壓器，二次側電源采用UPS技術，以及各種保護，并可對系統電源電壓進行絕緣監視及電壓監測；
• 本系統具有對操車系統的液壓站的控制及監視；
• 當系統發生其他故障時，可向提升機主控系統發出“故障報警”聲光信號，提升機正常停車，故障處理不好，不得再次開車；
• 系統各個設備間設有直通電話；
• 系統的各個設備之間有硬接線的急停信號；
• 當正常信號系統PLC以及井筒光纜出現故障時，可以通過備用信號系統工作提升。備用信號系統聲、光兼備；
• 系統具有LED模擬顯示功能，閉鎖，保護功能完善，設計合理。采用了防潮、防腐措施，元器件采用進口；
• 具有PLC自監測故障功能（可監測PC故障、電源故障、按鈕故障、傳感器故障）。

系統優勢

• 整個電控系統所有數據信息均可通過軟件分析及網絡傳輸，是一套真正的全數字，全集成的系統；
• 系統減少了現場的布線，采用現場總線通訊的方式；
• 減少了系統的投資，增加了設備所帶來的經濟效益；
• 縮短了系統現場的調試時間，給現場的工程師維護帶來了極大的方便，減少了設備后期的服務；
• 增加了系統的安全性，可靠性，穩定性，先進性；
• 系統具有控制方式新穎，操作簡便，控制靈活，安全邏輯閉鎖完善，符合《煤礦安全規程》的有關規定，并可根據現場實際情況修改或重新定義，進行現場編程；
• 裝卸載系統顯示為LED超高亮模擬顯示屏和液晶兩種顯示，此種顯示能清晰明確地顯示裝卸載電控系統各設備的運行及位置情況,并具有漢字顯示功能；
• 整個電控系統結構緊湊，功能全面，工作穩定，性能可靠，抗干擾能力強，平均無故障工作時間長，適應性好，并且具有良好的防靜電措施；
• 良好的系統抗干擾能力，具有良好的接地系統，接地電阻小于4歐姆；系統信號傳輸抗干擾能力強。

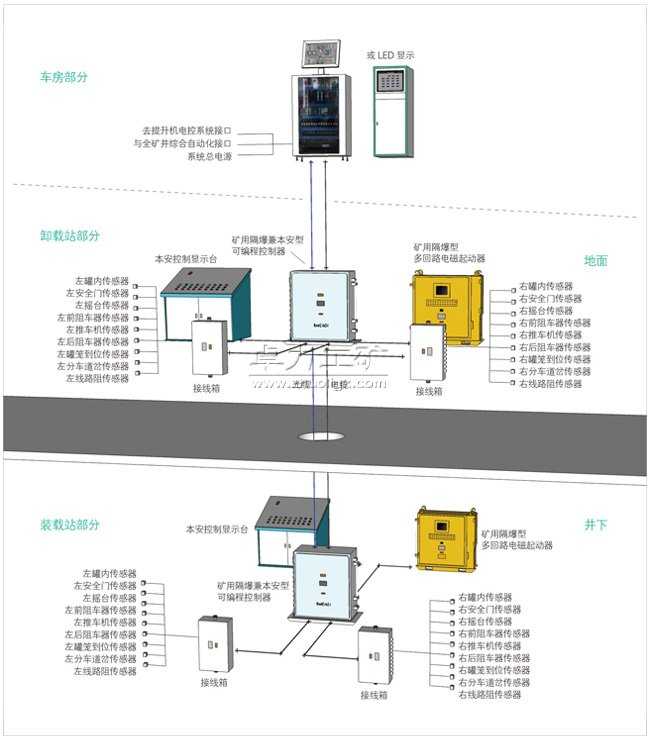

系統配置圖
