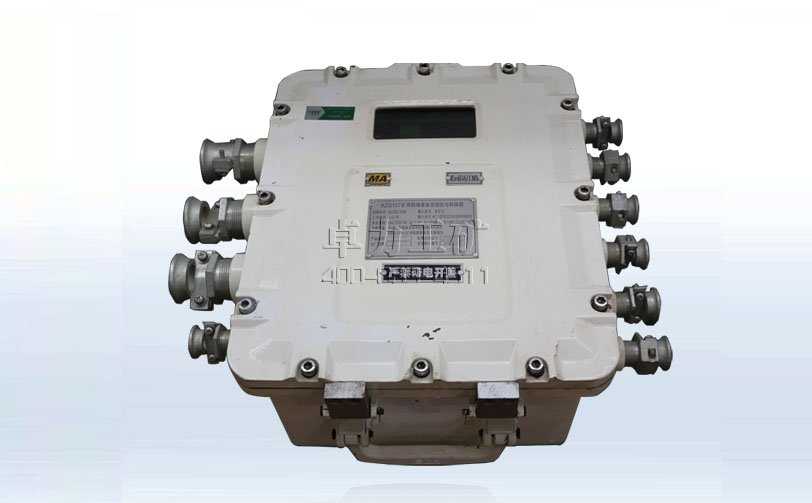

KZG127礦用隔爆兼本安型信號轉換器說明書

    KZG127礦用隔爆兼本安型信號轉換器（以下簡稱信號轉換器）可以在有甲烷、煤塵等爆炸的危險環境中使用，屬于礦用隔爆兼本安型設備。它提供一個以太網接口，四路視頻輸入通道（支持NTSC/PAL制式），安裝簡單，連接攝像機以及聯網方便，通過以太網，可以快速地傳輸圖像。輸入視頻信號采用光纖傳輸，既提升信號傳輸距離（最長距離可達到10 km），又提高了信號傳輸質量，同時降低了因高壓電和電磁場感應引起的故障，安全、可靠性高。信號轉換器適用于有爆炸性危險環境的場所，如化工、礦井、石油、冶金、港口和遠距離安全視頻監控等。



●環境條件


　　設備使用環境條件要求如下：
　　a） 環境溫度：0 ℃～+40 ℃ ；
　　b） 相對濕度：≤95 %（＋25 ℃）；
　　c） 大氣壓力：80 kPa～106 kPa；
　　d） 無顯著振動和沖擊的場合；
　　e） 煤礦井下有甲烷爆炸性氣體混合物，但無破壞絕緣的腐蝕性氣體的Ⅰ類場合。





●系統功能

通過光端接收機將四路攝像儀的視頻光信號轉換成電信號

通過內置信號轉換器將視頻信號轉換成數字信號傳至環網交換機



供電電壓及功耗
a）額定工作電壓：AC 127 V
b）整機功率：≤ 100 VA

光纖輸入端口
　　a）輸入光纖路數：4路；
　　b）接收光功率靈敏度：優于 -20 dBm
　　c) 波長：1310 nm

內置視頻器
a) 視頻輸入：4路NTSC/PAL制式視頻
b) 輸出接口：RJ45, 以太網10/100 M Base-T自適應
c) 輸出網絡帶寬：256 ～ 3000 Kbps可設定
d) 電口最大傳輸距離：100 m(采用MHYV 2*2*0.8阻燃通信電纜)
e) 電口信號工作電壓峰峰值：1 V ～ 5 V
