帶式輸送機改向滾筒(導向滾筒)說明書

改向滾筒適用于機械、冶金、礦山、港口碼頭、化工醫藥、水泥建材、鋼鐵、煤礦等領域，是各種移動帶式輸送機的驅動裝置，也可供某些固定帶式輸送機使用。
改向滾筒包括用于輸送帶在輸送機端部的改向、增加傳動滾筒圍包角的導向滾筒、拉緊滾筒和用于拉緊裝置的導向滾筒，被廣泛應用于電廠、港口、礦山、冶金、建材等部門。
1定義
改向滾筒(bend pulley)又叫導向滾筒，是常見的皮帶輸送機五金配件，主要用于改變輸送帶的運行方向或壓緊輸送帶使其增大與傳動滾筒的包角。
2特點
改向滾筒具有結構緊湊、重量輕、占用少、性能可靠、外型美觀、使用安全方便、在粉塵大、潮濕泥濘等惡劣條件下仍能正常工作的特點。
3結構

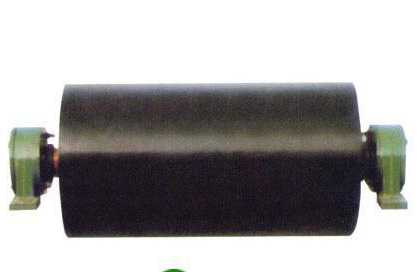

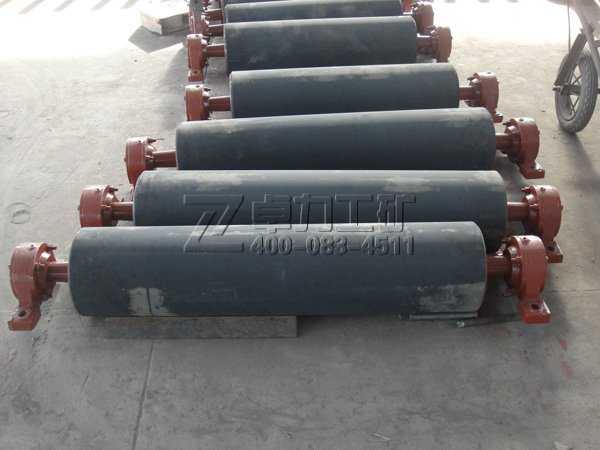

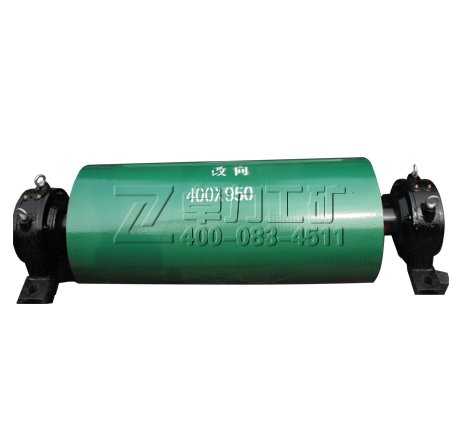

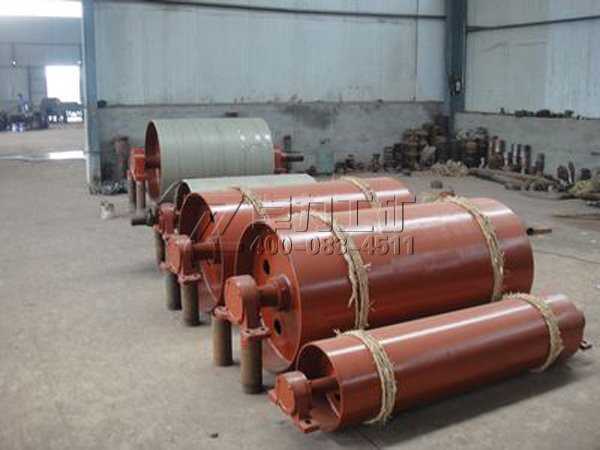

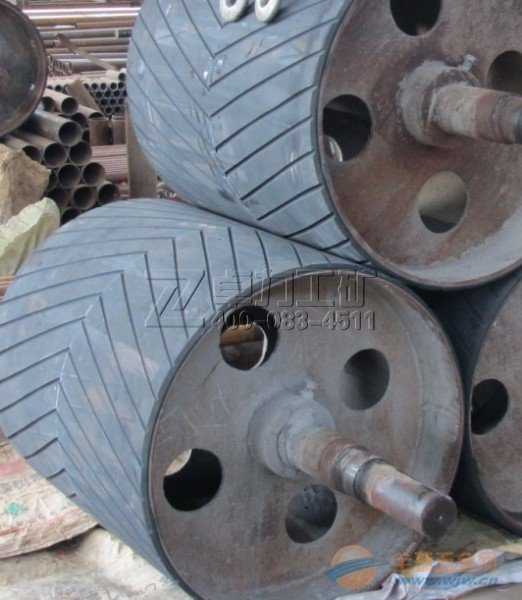

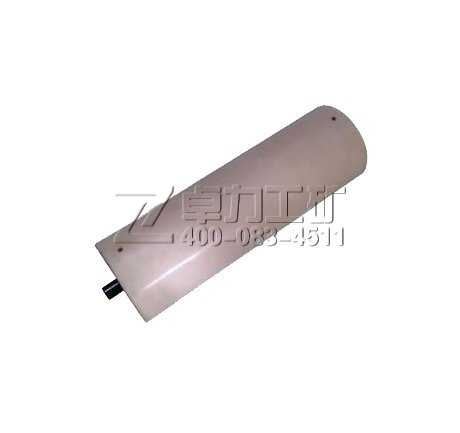

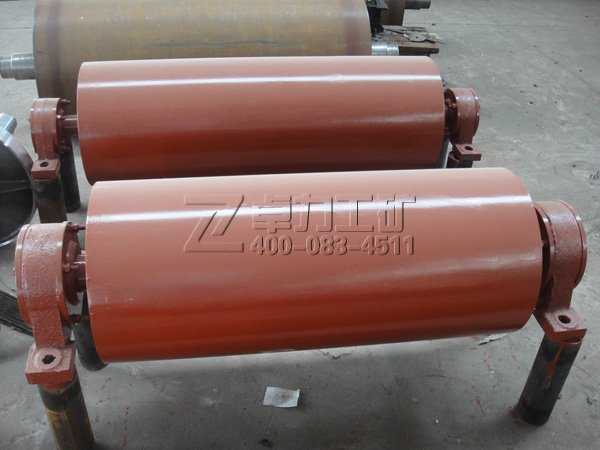

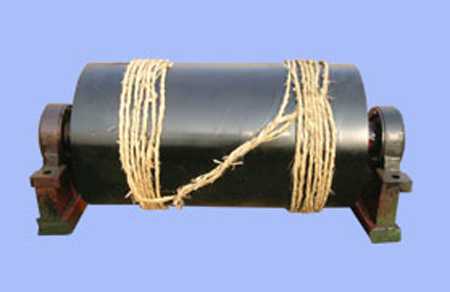

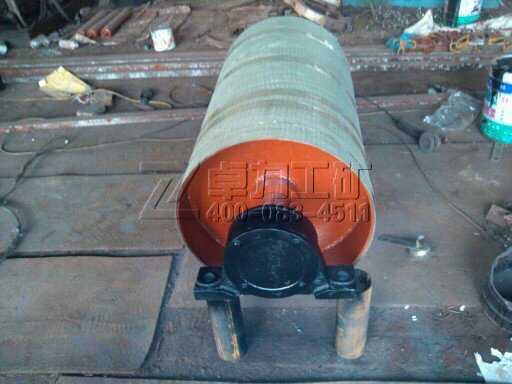

結構  改向滾筒是由軸、軸承座、輻板、筒體組成，表面覆蓋橡膠以增大改向滾筒與輸送帶間的摩擦系數，軸承座內裝調心滾子軸承，保證了支撐的穩定性，又保證了轉動靈活。
改向滾筒主要在皮帶運動的下方，如皮帶運送方向為左，那么改向滾筒在皮帶機的右側，主要結構為軸承和鋼筒，傳動滾筒是皮帶機的主動輪，從兩者之間的關系來說就好比自行車兩個車輪，后輪就是傳動滾筒，前輪是改向滾筒；改向滾筒和傳動滾筒在結構上是沒有區別的，都是由主軸滾筒軸承及軸承室組成傳動滾筒分主傳動和從動兩種。
4工作原理
改向滾筒包括用于輸送帶在輸送機端部的改向、增加傳動滾筒圍包角的導向滾筒、拉緊滾筒和用于拉緊裝置的導向滾筒

改向滾筒　Ｂ＝500－1400

B	D	A	L	L1	Q	P	H	h	M	N	ds	滾動軸承型號	重量 (公斤)	圖號
500	320	800	600	902	260	320	90	33	70	—	22	1310	93	TD1B1
	400												104	TD1B2
650	320	960	750	1062	260	320	90	33	70	—	22	1310	104	TD2B1
	400				280	340	100				27	1312	132	TD2B1
	500												155	TD2B3
800	320	1180	950	1282	280	340	100	33	70	—	27	1312	134	TD3B1
	400			1292	350	410	120		90			1316	211	TD3B2
	500												237	TD3B3
	630												268	TD3B4
1000	400	1410	1150	1512	280	340	100	33	70	—	27	1312	191	TD4B2
	500			1522	350	410	120		90			1316	319	TD4B3
	630												367	TD4B4
	800												444	TD4B5
1200	400	1660	1400	1762	280	340	100	33	70	—	27	1312	235	TD5B2
	500			1790	380	460	140		130	80		3520	418	TD5B3
	630												473	TD5B4
	800												559	TD5B5
	1000												659	TD5B6
1400	400	1860	1600	1962	280	340	100	33	70	—	27	1312	259	TD6B2
	500			1990	380	460	140		130	80		3520	454	TD6B3
	630												514	TD6B4
	800												606	TD6B5
	1000												792	TD6B6
	1250												995	TD6B7
