立式渣漿泵（離心泵）說明書

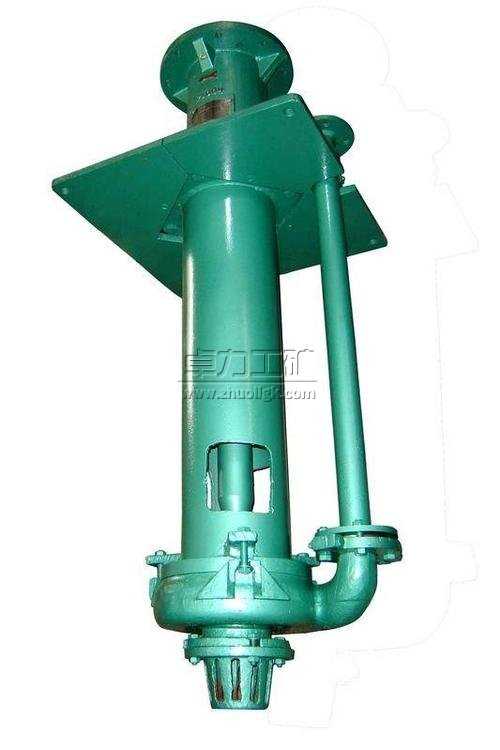

立式渣漿泵產品介紹
渣漿泵從工作原理上講屬于離心泵，從概念上講指通過借助離心力（泵的葉輪的旋轉）的作用使固、液混合介質能量增加的一種機械，將電能轉換成介質的動能和勢能的設備。渣漿泵的名稱是從輸送介質的角度來劃分的一種離心泵。另外渣漿泵從不同角度還可以具體劃分不同類型。

立式渣漿泵結構說明
立式渣漿泵為單級，單吸懸臂式結構，用軸承座，支承座，聯接管連接泵的水力部件，液體由出液管部件排出，泵的葉輪為半開式葉輪，在葉輪葉片進口延伸處設有攪拌葉片，該泵主要特點是在液下部位的泵軸，有足夠的剛度，葉輪，泵殼之間不設軸承，不采用軸封，可以輸送含有較大濃度固定顆粒的介質。泵插入液下的長度在800-2000之間，如果需要可以配帶吸入管。軸封采用較大泵插入液體中運行，不設軸封，傳動由立式電動機安裝在電機支承和支承座上，用聯軸器與泵相連。泵通過彈性聯軸器與電動機連接，從原動機方向看泵為順時針方向旋轉。

立式渣漿泵的裝配與拆卸
（1）將軸承分別裝在軸承盒和軸承座上。
（2）將毛氈圈裝在軸承端蓋甲、丙和軸承盒上。
（3）將軸承端蓋乙、丙裝在軸承座上并用螺栓緊固。
（4）將裝好軸承的軸承盒穿在軸上，擰上圓螺母，并將軸承端蓋甲緊固在軸承盒上。
（5）將軸裝入軸承座，用螺栓固定，擰上調整螺釘，并將軸承安裝在支承座上，將擋水圈套在下部軸承處的適當位置。
（6）將聯接管固定在軸承座上，并在聯接管下部裝上泵蓋，在軸下部裝上葉輪并擰緊，依次裝上泵體前蓋，并螺栓固定，用軸承盒處的調整螺釘調整葉輪與前蓋間的間隙，（控制在1--1.5mm內）調好后用螺母，螺栓緊固。
（7）電機支承安裝在軸承座上用螺栓緊固，在軸的上端裝聯軸器部件，并將電機聯軸器用緊固螺釘緊固在電機軸頭上，將電機裝在電機支承上，并用螺栓，螺母緊固。
（8）從泵的出品順序將石棉墊，出液彎頭、出液管件裝上，并固定在支承座上。
