組合式中空注漿錨桿說明書

中空式組合注漿錨桿,組合式中空錨桿,22組合中空錨桿,中空錨桿圖片,中空錨桿生產廠家

組合式中空注漿錨桿采用帶排氣裝臵的Φ22組合中空錨桿，由于中空錨桿桿體經專門的連接段與實心錨桿桿體連接組合構成錨桿桿體。而且出漿通道就在連接段上，可以使材料的效能得到充分發揮，具有較大實施價值和社會經濟效益。

一，中空錨桿的結構：

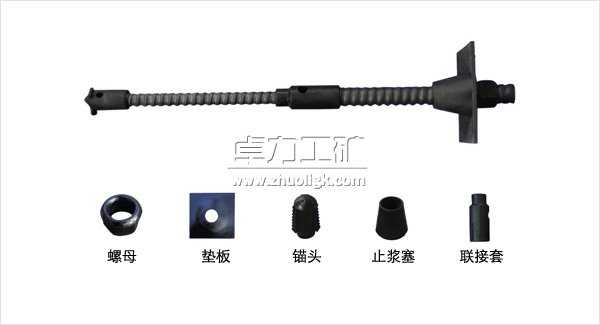

組合式中空注漿錨桿主要由螺母、墊板、止漿塞、中空錨桿桿體、注漿通道、出漿通道、排氣通道、連接段、實心錨桿桿體、錨頭和錨孔組成。
質量要求 
(1)組合錨桿體的內外表面不應有裂縫、折疊、軋折、離層、結疤和銹斑等缺陷，組合錨桿體內外表面的油污應清除; 
(2)中空錨桿體和連接套的外表面應熱鍍鋅或覆環氧樹脂涂層；
(3)排氣管應采用無污染、耐腐蝕的熱塑性塑料管材； 
(4)錨桿體標準長度及允許偏差應符合下列規定； 
(5)止漿塞和錨頭應采用無污染、耐腐蝕的橡膠、塑料、金屬或木材加工，止漿塞應滿足不小于1MPa注漿壓力的使用要求。錨頭出漿口的內徑不小于16mm。

二，中空錨桿特點：
◦中空設計，實現了注漿的功能。
◦注漿飽滿，并可實現壓力注漿。
◦桿體的居中性好，砂漿可以將錨桿體全長包裹 ，避免了銹蝕的可能性，達到長期支護的目的。
◦安裝方便，不需現場加工螺紋，就可方便的安裝墊板、螺母。
◦采用向上排氣錨頭，徹底解決了水平線以上中空注漿錨桿排氣問題。

三，執行標準：
TB/T 3209-2008《中空錨桿技術條件》

四，卓力錨桿優勢：
1. 錨桿的兩部分由中空注漿錨桿體和22螺紋鋼精加工組成，無需現場加工螺紋，連接方便，方便現場施工操作；
2. 充分利用組合部分的中空錨桿體，增大注漿通徑，注漿錨固效果極好，無注漿盲區；
3. 解決了自進（鉆）式錨桿的注漿排氣難題。
4. 徹底解決了向上注漿問題，運用范圍廣泛；
5. 采用等材質中空錨桿體組合連接，沒有強度薄弱區域，充分發揮中空錨桿全長等強的特點；

五、施工工藝 
組合中空注漿錨桿于B型斷面拱部120°范圍內設臵，采用C22（HRB400）組合中空注漿錨桿，L=2.5m間距1.2m（環向）×2.0m（縱向），梅花形布臵，錨桿設計抗拔力不低于80KN。

技術要求 
1.組合中空錨桿適用于拱部或錨孔向上傾斜的部位。
2.組合中空錨桿用于錨孔向下傾斜的部位時，錨孔俯角不應大于30°。
3.組合中空錨桿注漿時，水泥漿經中空錨桿體的中空內孔從連接套上的出漿口進入錨孔，錨孔內的水泥漿由外向里充盈，錨孔內的空氣從排氣管排出，注漿完成后，應立即安裝堵頭
4.組合錨桿體由中空錨桿體經連接套與鋼筋連接組合而成,連接套上應設出漿口,直徑不應小于16mm,并應按徑向均勻布臵。 
5.連接套與中空錨桿體、鋼筋間的連接應采用直螺紋機械連接,不應采用焊接。
