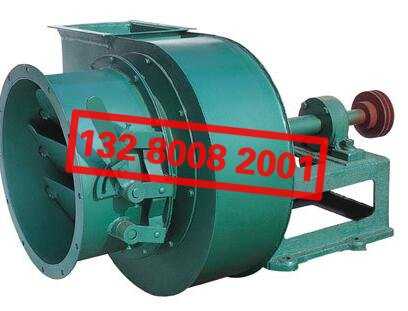

5-27 5-32系列離心風機說明書

5-27、5-32系列離心風機 - 風機用途

5-27、5-32系列離心風機是以日本NK500&200為原型，結合我國產品結構和客戶要求設計而成的，具有運行平穩、噪音低、效率高、結構緊湊、造型美觀等特點。
蝸殼為鋁合金鑄造，重量輕，防腐性好。如配用防爆電機可作為防爆風機使用。本系列風機可供塑料吹膜冷卻用，也可供輕紡、石化等行業做強制通風用。


5-27、5-32系列離心風機 - 風機型式

風機可制成右旋或左旋兩種型式，從電機一端正視，葉輪按順時針方向旋轉稱右旋風機，逆時針則為左旋風機。
風機的出口位置，以機殼的出風口校對表示，左、右均可制成0°、45°、90°、135°、180°、225°共六種角度。
風機的傳動方式有A,B,C,D型四種。


5-27、5-32系列離心風機 - 結構特點

葉輪---由12片傾翼形葉片焊接于曲線型輪蓋于平板型的輪盤中間，均用鋼板制造，并經過靜，動平衡校正，空 氣性能良好，效率高，運轉平穩。
機殼---用普通鋼板焊接而成的蝸形體。機殼做成兩種不同形式，NO.2.8-5機殼做成整體，不能拆開，NO16B,20B的機殼制成三開式，除沿中分水平面分為兩半外，上半部再沿垂直中心線分為為兩半，用螺栓連接，以便維修時可垂直吊出轉子。
進風口-- 做成收斂式流線型整體結構，用螺栓固定于風機入口一側。
傳動組-- 由主軸，軸承箱，滾動軸承，皮帶輪或聯軸器組成。主軸由優質鋼加工制作。No6.3-12.5四個機號，軸 承箱整體結構，且裝有溫度計和油標，NO16B、20B兩個機號風機用二只并列軸承座，在軸承座上裝有溫度計，采用軸承滑脂潤滑。


5-27、5-32系列離心風機 - 性能參數

5-27系列離心風機

機號  Machine No.	功率  Motor Power Kw	轉速  Rotation Speed r/min	流量  Volume Flow m3/h	全壓 Pressure Pa	噪聲  Noise  dB(A)	重量 weight(kg)
5-27-2.8A	0.55	2900	240-725	1330-400	<70	18.1
5-27-3A	0.75	2840	250-950	1650-600	<72	30.4
5-27-3.4A	1.1	2840	260-1320	1900-1050	<72	37.6
5-27-3.8A	1.5	2840	288-1476	2400-1300	<75	48
5-27-4A	2.2	2840	330-1750	2650-1430	<78	54.5
5-27-4.1A	3	2860	380-2500	2850-1500	<80	76
5-27-4.4A	4	2880	632-3150	3300-1870	<82	93

5-32系列離心風機

機號  Machine No.	功率  Motor Power Kw	轉速  Rotation Speed r/min	流量  Volume Flow m3/h	全壓  Pressure Pa	噪聲  Noise  dB(A)
5-32-3.8A	1.5	2840	270-1200	2100-1000	<75
5-32-4A	2.2	2840	315-1600	2350-1200	<78
5-32-4.1A	3	2880	360-2300	2650-1400	<80
5-32-4.4A	4	2900	504-2880	2900-1700	<82
