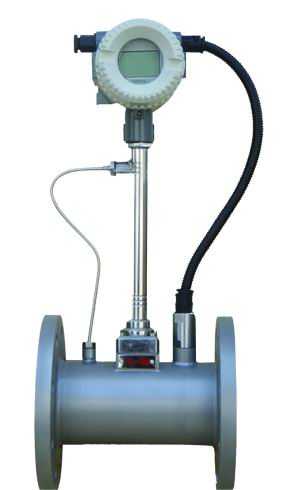

![[pics:title]](/uploads/allimg/180408/1-1P40Q13310A0-lp.jpg)
沼氣流量計是采用傳統的差壓式靶式沼氣流量計原理，保證沼氣流量計的耐用性、實用性，使用壽命長等特點，同時使沼氣流量計測量精度高，穩定性好的優勢。
用途
沼氣流量計適用于各種沼氣流量計量的儀表，也可適用于各種純凈贓污及腐蝕性介質的測量。
儀表分類
按儀表功能分類LWQ系列氣體渦輪流量計可分為3大類，即：
氣體渦輪流量傳感器/變送器
智能一體化氣體渦輪流量計
智能溫壓補償一體化氣體渦輪流量計
組成
沼氣流量計整套系統由：流量傳感器（靶式傳感器）、智能液晶主機、溫壓補償原件及儀表閥門組件構成。
沼氣流量計工作原理
當介質在測量管中流動時，因其自身的動能與靶板產生壓差，而產生對靶板的作用力，使靶板產生微量的位移，其作用力的大小與介質流速的平方成正比，其數學公式：
F = Cd·A·ρ·V2/2
F:靶板所受的作用力
Cd：流體阻力系數
A：靶板對測量管軸向投影面積
ρ：工況下介質密度
V：介質在測量管中的特征流速
產品特點
·優質合金渦輪，具有更高的穩流和耐腐蝕作用
·進口優質專用軸承，使用壽命長
·計量室與通氣室隔絕，保證了儀表的安全性
·流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h
·儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65
沼氣流量計的特點
·整臺沼氣流量計在設計中無可動部件，插入式結構,拆卸方便
·沼氣流量計可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓
·沼氣流量計內設自檢程序，故障現象一目了然
·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定
·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
·具有一體化溫度、壓力補償，直接輸出質量或標方
·沼氣流量計具有可選小信號切除、非線性修正、濾波時間可選擇
·能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量
·計量準確，精度可達到0.2%?
·重復性好，一般為0.05～0.08%，測量快速
·壓力損失小，僅為標準孔板的1/2△P左右
·抗干擾，抗雜質能力特強
·可根據實際需要更換阻流件（靶片）而改變流量范圍
·低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖
·安裝簡單方便，極易維護
·多種輸出形式，能遠傳各種參數
·抗震動性強，一定范圍內可測脈動流
沼氣流量計參數
口 徑：DN15～DN3000mm
公稱壓力：0.6～42MPa
工況溫度：-200℃～-30℃
精 度：
量 程比： 1：8
殼 體：碳鋼；不銹鋼(或按用戶要求協商提供)
供電方式：內置3.6VDC鋰電池（兩年換一次，不帶信號輸出）；外供24VDC（帶信號輸出）
輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)
防護等級：IP65；IP67
防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
執行標準：Q/BET05-06
表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢
連接方式：對夾式DN10~DN300 插入式DN100~DN3000 法蘭管道式DN10~DN300
法蘭標準：國標（GB/T）系列；化工（HG）系列；機械（JB/T）系列；亦可按客戶要求協商制作
安裝注意事項
不允許直接在沼氣流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件。如果需要在沼氣流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度。
沼氣流量計的選型指南
A、VN沼氣流量計連接方式：法蘭卡裝式（表體不帶法蘭）或法蘭連接式（表體本身帶法蘭）。一般建議選用法蘭卡裝式，因為其結構緊湊，價格低，而且供貨周期短。
B、VN沼氣流量計結構類型：一體型結構和分體型結構。一般采用一體型結構，只有在特殊場合下采用分體型結構（如：介質溫度高時、環境溫度或濕度高時、帶現場顯示為讀數方便時）。
C、VN沼氣流量計顯示方法：無現場顯示、帶現場顯示和只帶現場顯示?，F場顯示是指在表頭上裝有液晶顯示電路，可顯示累積流量、瞬時流量等參數。
D、VN沼氣流量計信號輸出方式：脈沖信號輸出和4～20mA標準電流信號輸出。一般情況下建議采用脈沖信號輸出，因為脈沖信號直接與旋渦脫落頻率相對應，不需轉換，具有最高的累計精度；同時，脈沖信號傳輸效果較好。標準電流信號輸出一般用于與終端或控制系統組成流量測量系統。
E、VN沼氣流量計防爆形式：非防爆型和本安防爆型。如果被測介質是易燃易爆物質或測量環境存在易燃易爆物質，應選用防爆型。
