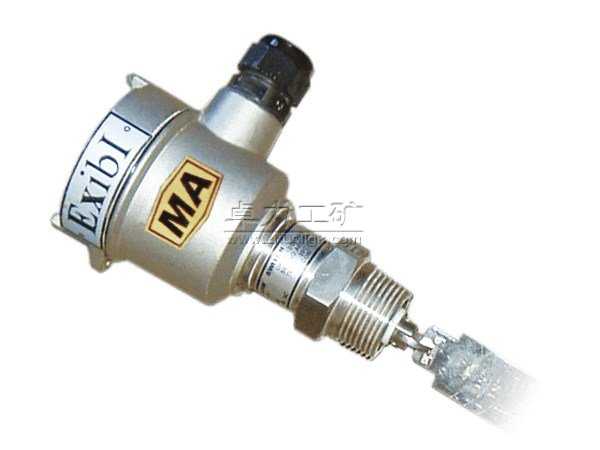

礦用本質安全型流量開關說明書

概述

礦用本質安全型流量開關適用于煤礦井下具有煤塵、瓦斯爆炸危險環境中，作為煤礦井下自動控制系統中的管道內液體流動檢測開關，進行斷流保護，保證系統的正常運行，防止由于斷流而損壞設備。

結構特點

流量開關主要由接線盒、不銹鋼外殼、磁簧開關、彈簧、永久磁鐵、梭子、緊片和凸輪組成。

工作原理

流量開關是利用液體的流動力量帶動葉片，來測試管道內液體是否流動，當液體在管路內沒有流動時，彈簧將磁鐵往下壓葉片成垂直，此時磁簧開關無動作，當管路內有液體流動且流量足以將葉片沖高約20°-30°時，葉片上方的偏心傳動片將磁鐵往上推，而磁鐵的吸力使磁簧開關動作，常開點閉合，常閉點斷開。由于管徑的不同，葉片長
度也要隨之改變。

主要性能及技術參數

• 材質、防護等級：不銹鋼，IP65；
• 介質溫度：-30℃～100℃；
• 操作壓力：Max.355PSIG；
• 最大容許壓降 :3PSIG；
• 設定動作點公差 :±25%；
• 重復動作誤差 :±5%；
• 接點容量 :30W/200VDC

重量及外形尺寸

• 重量：0.9kg
• 外形尺寸：Ф115×304（mm）
• 外殼材質：不銹鋼（SUS304）
