防水閘門是指為預防采掘過程中突然涌水造成淹井而設的閘門。防水閘門由混凝土墻垛、門框和能開啟的門板組成。砌筑在通往水害威脅地區巷道的總匯合處、井底車場和井下水泵房。閘門平時開啟。在運輸巷道內閘門所在位置裝設短的活動鐵軌，當發生透水時將其拆卸，關閉閘門。

用途：防水閘門用于水文地質條件復雜或有突水淹井危險的礦井中，在井底車場周圍及其它需要防水的巷道中，以防水的突然浸入。

閘門布置
防水閘門是井下防水的主要安全設施，凡水患威脅嚴重的礦井，在井下巷道設計布置中，就應在適當地點預留防水閘門硐室和水閘墻的位置，使礦井形成分翼、分水平或分采區隔離開采。在水患發生時，能夠使礦井分區隔離，縮小災情影響范圍，控制水勢危害，確保礦井安全。
防水閘門設置在發生涌水時需要堵截水流而平時需要運輸、行人的巷道內，例如，通往水害威脅地區巷道的總匯合處、井底車場、井下水泵房等。
安設防水閘門處的圍巖應該穩固、不透水。混凝土墻垛的四周要楔人巖石內，以承受較大的水壓力和不漏水。
防水閘門平時呈敞開狀態，它所在處安設短的活動鋼軌，發生突水時可以將活動鋼軌迅速拆除，把防水閘門關閉。閘門關閉方向應由來水側向外側關閉。

結構組成
防水閘門為預防井下突然涌水而設置的一種帶門的礦山防水設施，通常由混凝土墻垛、門框和能開啟的門扇組成。
門扇的形狀有圓形和矩形兩種。當水的壓力超過3MPa時，可用球面形門扇以抵抗巨大的水壓力。
門板一般用鐵板或鋼板制成，其厚度按水壓力大小確定。當水壓力不超過4MPa時，可用36一65mm的鋼板制成，或在工字鋼兩面焊上一定厚度鋼板制成;當水壓力超過4MPa時，應該用鑄鐵澆鑄而成。
門框的尺寸應該滿足運輸要求。門框與門扇的接觸面做成斜的，其間墊上橡皮板、鉛板或浸過焦油的帆布，確保接觸面嚴密不漏水。

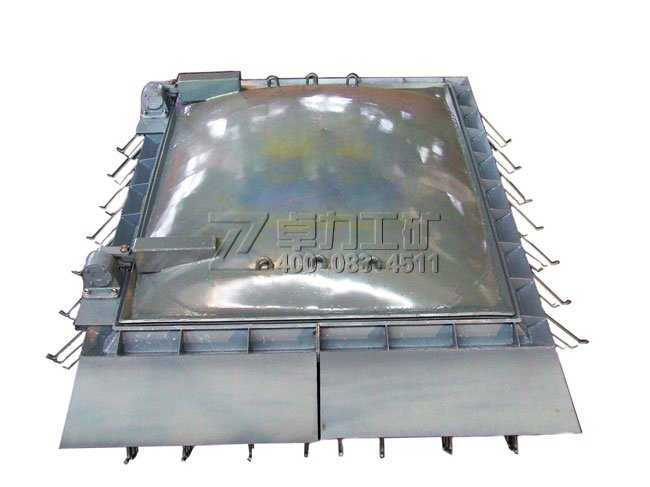

平板防水閘門包括門扇、門框、拉緊裝置和門樞等部件。該類產品結構新穎合理，耐高壓，抗壓可達1.2MPa，且重量輕，開關方便靈活。
    1.門扇由殼板、井字肋板和圈梁等組成,殼板采用超寬鋼板墊壓工藝,殼板與肋板為等量級度,門扇與門樞之間采用甲萬形橡膠條密封。
    2.門框為槽鋼組合焊接件、除圈梁外,其余均埋入墻體內,門框底板面上在施工時應焊有裝配用拉筋,以使與洞室鋼筋聯成一體。
    3.拉緊裝置為螺旋緊固方式、將壓板扣緊，旋轉把手，即可將平板防水閘門關閉牢靠。
    4.門框采用滾動軸承,門扇關合后可沿水壓力方向移動7mm達到密封效果

相關規定
《煤炭安全規程》要求，有水患威脅的礦井，必須安裝防水閘門。煤礦防水閘門是依據煤礦井下防水的要求，并根據“煤礦安全規程”第二四九條所述的要求研制，用于水文地質條件復雜或有突水淹井危險的礦井中,井底車場周圍及其他需要防水的巷道中,以防水的突然浸入。
井下防水閘門的設計、施工、試驗、日常維護以及技術管理等方面的工作，必須嚴格執行《煤礦安全規程》的有關規定。現將國內部分煤礦在這方面的經驗分類匯集如下，可作為礦井水文地質條件比較復雜的礦井在制定作業規程、安全措施和技術管理工作制度時參考 。

規格
1、防水閘門按硐口尺寸分為1700×2320和2000×2320兩大類；
2、按開啟方向分為左、右開啟兩種形式；
3、按承壓不同分為七個壓力等級。

壓力等級  名義承壓(mpa)
型 號 規 格  圖　　 號
低 壓
1.6 說明：圖號中最后1位數字1、3表示左開，2、4表示右開。
