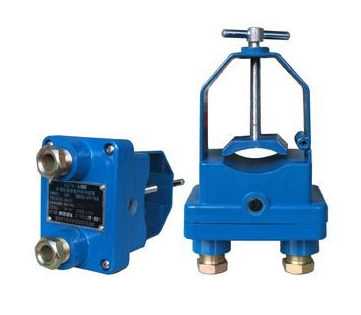

GKT5L型設備開停傳感器說明書

一、概述
1、產品特點
GKT5L設備開停傳感器（以下簡稱傳感器）是一種用于監測煤礦井下機電設備（如采煤機、運輸機、局扇、破碎機、提升機等）開停狀態的固定式監測儀器。
具有就地顯示并能將電氣設備的開停狀態轉換成各種標準信號，通過信號傳輸線傳送給礦井生產監測系統，最終實現井下機電設備開停狀態自動監控的功能。
本傳感器為本質安全型結構，重量輕、功耗低、性能穩定、安裝使用方便等特點。
2、主要用途和適用范圍
2.1 主要用途
主要用于煤礦井下機電設備開停狀態的連續監測。
2.2 適用范圍
適用于各種類型交流驅動的用電設備，在供電電流不小于5A的情況下，均可連續監測用電設備的開/停狀態。
工作原理：
儀器是由電源電路、磁場感應電路、放大電路、顯示電路及信號輸出等組成。電源是由關聯設備提供的本安電源，信號由磁感應電流經I/V轉換、電壓放大電路后分別供給顯示電路及信號輸出電路輸出1mA或5 mA電流。GKT5L型設備開停傳感器是采用電磁場感應原理制成的固定式傳感器，適用于煤礦井下各作業場所中測量電氣設備的“開”與“停”的工作狀態，儀器輸出信號5mA時認為被檢測設備為“開”，輸出信號為1mA時認為被檢測設備輸出為“停”。
二、技術特征
1、工作電壓：12V.DC～18V.DC(本安）。
2、最大工作電流：≤10mA。
3、信號輸出類型：電流。
4、輸出制式：
a)1/5mA型：1mA—停，5mA—開；
b)±5mA型：-5mA—停，+5mA—開。
5、信號輸出誤差：≤10%。
6、工作方式：連續。
7、工作狀態指示：紅、綠二個LED發光指示設備的停開狀態（被控設備開時綠燈亮；被控設備停時紅燈亮）。
8、信號傳輸距離：≤2.5km。
9、防護等級：IP54。
      防爆標志： ExibⅠ
10、至分站長度為：≤2.5km。
11、分布電感：≤1.0mH/km。
12、分布電容：≤0.1μF/km。

動作值：≥5A
電纜外徑：18mm～55mm
電纜品種：橡套
工作方式：直接卡固在供電電纜外皮上，連續工作
