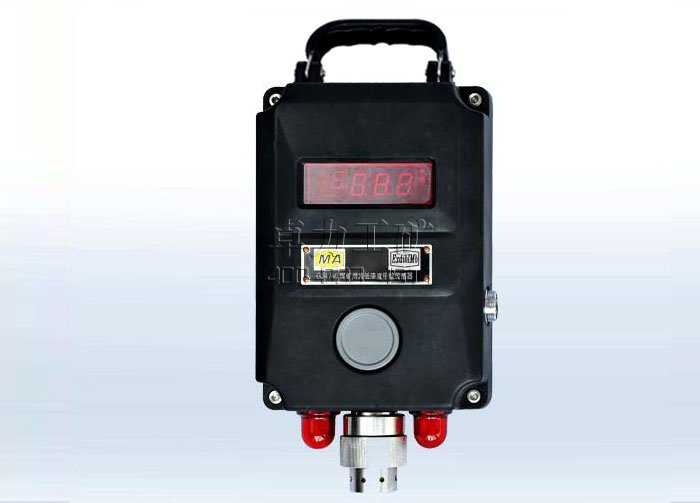

GJ4/40煤礦用高低濃度甲烷傳感器說明書

 一、概述
GJ4/40 煤礦用高低濃度甲烷傳感器（以下簡稱傳感器）是為了滿足我國煤礦檢測井下甲烷的需要而研制。 傳感器能夠?qū)崟r(shí)地測量并且顯示礦井下的甲烷濃度， 而且根據濃度值的大小產生聲光報警信號和斷電信號，并且輸出與甲烷濃度相對應的模擬信號。本傳感器適用在煤礦采掘工作面、機電硐室、 回風巷道等固定使用。 傳感器除了和本公司的 KJ70N 煤礦監測系統配合使用外還可以和其他煤礦監測系統相兼容；也可以獨立使用于多種礦用火災檢測系統。

二、使用環境要求
傳感器在下列環境條件下應能正常工作：
a) 環境溫度：( 0～+40) ℃；
b) 濕度：≤ 98 %；
c) 大氣壓力：(80～106) kPa；
d) 無顯著震動、沖擊和淋水的場合；
e) 風速： （0 ～ 8）m/s；
f) 煤礦井下具有甲烷混合物的爆炸性氣體混合物，但無破壞絕緣的腐蝕性氣體的場合。

三、主要技術指標

防爆形式：礦用本安兼隔爆型，防爆標志“Exdib I Mb” ；
測量范圍：
a) 低濃： （0.00～4.00）% CH4；
b) 高濃： （4.0～40.0）% CH4；
基本誤差
傳感器在載體催化元件檢測時基本誤差符合表 1 的規定；
1.基本誤差（量程 0.00%CH4～4.00%CH4）
測量范圍 %CH4 基本誤差
0.00～1.00 ±0.10%CH4
＞1.00～3.00 真值的±10%
＞3.00～4.00 ±0.30%CH4
傳感器在熱導元件檢測且測量量程為（4.0～40.0）%CH4 時的基本誤差應符合表 2 的規定。
基本誤差（量程 4.00%CH4～100.0%CH4）
2.測量范圍 %CH4 基本誤差
4.0～40.0 真值的±10%
3.響應時間：不大于 20s；

GJ4/40甲烷傳感器是可以連續不斷的將煤礦里面的沼氣的含量度變換成標準的電信號輸送到相關聯的設備上，因此人面就可以從設備上知道在煤礦里沼氣在每一個時間點上的含量，而當沼氣的含量過高而超過每一個值時，GJ4/40甲烷傳感器就會發出報警的聲音并且可以及時的自主的斷電。
GJ4/40甲烷傳感器是經過了國家防爆檢驗機關進行的相關測試之后的產品，質量有保障，而且也可以與國內的各類型監測系統及斷電儀、風電閉鎖裝置配套,適宜在煤礦采掘工作面、機電硐室、回風巷道 等地點固定使用。

GJ4/40甲烷傳感器功能特點
1.有自動斷電報警的功能；
2.標校可靠性高，使用起來簡單方便；
3.使用了高分辨率的單片機，測量的數值準確可靠；
4.可選擇的調試菜單結構，方便調試，操作簡單。

GJ4/40甲烷傳感器技術參數
測量范圍：0~4.00% CH4；
甲烷傳感器顯示方式：四位紅色數碼管顯示；
后三位：測量數值顯示(%CH4)；
甲烷傳感器信號帶負載能力：0~400Ω；
報警方式：二級間歇式聲光報警；
聲強：>85dB；
光強：能見度>20m；
甲烷傳感器報警點范圍：0~4%CH4連續可調；
斷電點設置：可分別定為0.50、0.75、1.00、1.25、1.5、2.0% CH4；
相應復電點分別為斷電點下限,可在0-3% CH4 范圍內設置；
采樣方式：擴散式；
元件檢測反應速度：<30S ；
熱催化元件壽命：一年

卓力工礦是國內知名GJ4/40煤礦用高低濃度甲烷傳感器生產廠家，有豐富的經驗為客戶提供高品質的GJ4/40煤礦用高低濃度甲烷傳感器及完善的售后服務，如果您想了解最新GJ4/40煤礦用高低濃度甲烷傳感器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：GJ4/40煤礦用高低濃度甲烷傳感器發貨時間？ GJ4/40煤礦用高低濃度甲烷傳感器售后保障？ GJ4/40煤礦用高低濃度甲烷傳感器訂貨需要提供什么信息？
