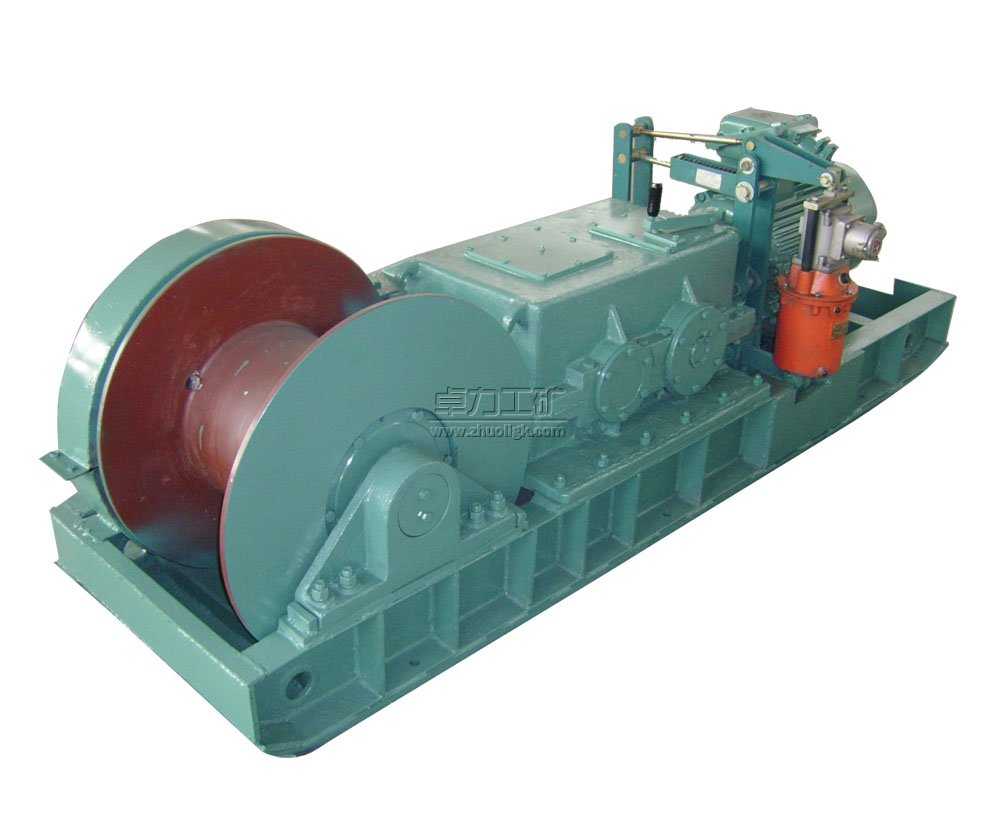

![[pics:title]](/uploads/allimg/160324/1-1603241I44cL-lp.JPG)
雙速多用絞車被國家科委批準為《國家級科技成果重點推廣計劃》項目、采煤業最佳更新?lián)Q代產品（可替代JH、JM、JD、JY型絞車）、被煤炭機械工業協會評為煤礦機電放心產品。壽命是老產品的3.4倍，效率提高2.6倍，雙速節能，一機多用。
雙速多用絞車規格
JSDB系列雙速多用絞車規格有：JSDB-10（JSD-10）、JSDB-13（JSD-13）、JSDB-16（JSD-16）、JSDB-19（JSD-19）、JSDB-25（JSD-25）、JSDB-30（JSD-30）
本系列雙速多用絞車，依據MT/T952以及現行有關的礦山機械產品標準等制造生產。
雙速多用絞車特點
采用“雙軸多級”傳動特點，實現了大的傳動比。
采用“齒-聯”傳動系統的傳動原理，不但實現了慢、快兩個速度，并實現了快、慢速的大速比，很好地實現了快、慢速礦用絞車的一體化。
采用“長條形對稱”結構，實現了結構緊湊、外形美觀實用，適合于煤礦井下狹窄空間的作業，也很方便地進行不同工作地點的自移。
傳動效率高、工作效率高、容繩量大、節能。
操作簡單、使用方便，并具有可靠的雙閘制動。
結構工藝簡單，可靠，成本低。
使用壽命長、維護維修費用低。
雙速多用絞車主要組成部分：
1. 電動機 2. 底座 3. 聯軸器 4. 電力液壓塊式制動器 5. 減速箱 6. 卷筒裝置 7. 低速級制動裝置
雙速多用絞車由電動機通過帶制動輪的聯軸器、減速箱、一級開式齒輪傳動帶動卷筒轉動，絞車內部各傳動部位均采用滾動軸承支承，底座由型鋼焊接而成。減速箱是絞車的傳動心臟，共有兩種速度，慢速傳動和快速傳動，其快速傳動位置是通過調速手把滑動滑移齒輪使其與內齒圈嚙合?便實現快速傳動。
本絞車呈長條形，便于絞車的搬遷和固定。絞車寬度、高度尺寸較小，適于井下空間窄小的條件下工作，絞車結構簡單、緊湊，上下箱體為剖分式，裝配、維修均很方便，采用常規機械傳動，安全可靠，絞車的操作簡單，只要配合調速手把，啟閉控制按鈕開關即可方便使用。
雙速多用絞車結構特點
該系列產品在結構上采用了齒輪傳動，手動撥叉實現換檔調速，可大大提高工作效率，與傳統的雙速絞車相比有結構緊湊，體積小，噪音低，運轉平穩，調速靈活，安全可靠，手動剎車，斷電自鎖等特點。
雙速多用絞車技術參數表
|
型號
|
JSDB-10（JSD-10）
|
JSDB-13（JSD-13）
|
JSDB-16（JSD-16）
|
JSDB-19（JSD-19）
|
JSDB-25（JSD-25）
|
JSDB-30（JSD-30）
|
||||||||
|
速別
|
快速
|
慢速
|
快速
|
慢速
|
快速
|
慢速
|
快速
|
慢速
|
快速
|
慢速
|
快速
|
慢速
|
||
|
鋼絲繩靜張力KN
|
外層
|
12
|
100
|
15
|
130
|
20
|
160
|
25
|
190
|
30
|
250
|
38
|
300
|
|
|
內層
|
25
|
140
|
29
|
214
|
35
|
280
|
60
|
320
|
46
|
390
|
65
|
470
|
||
|
平均
|
18.5
|
120
|
22
|
172
|
27.5
|
220
|
42.5
|
250
|
38
|
320
|
51.5
|
385
|
||
|
繩速m/s
|
最大
(外層)
|
1.0
|
0.149
|
1.2
|
0.137
|
1.5
|
0.15
|
1.5
|
0.196
|
1.6
|
0.203
|
1.5
|
0.187
|
|
|
平均
|
0.85
|
0.127
|
0.8
|
0.112
|
1.15
|
0.12
|
1.06
|
0.156
|
1.3
|
0.165
|
1.15
|
0.145
|
||
|
繩徑mm
|
20
|
24
|
28
|
30
|
30
|
36
|
||||||||
|
卷筒
|
直徑mm
|
380
|
400
|
500
|
540
|
560
|
650
|
|||||||
|
寬度mm
|
408
|
545
|
520
|
560
|
700
|
836
|
||||||||
|
容繩量mm
|
120
|
225
|
300
|
400
|
500
|
700
|
||||||||
|
電機功率KW
|
18.5
|
22
|
37
|
45
|
45
|
75
|
||||||||
|
長寬高mm
|
2530/1030/855
|
3150/1205/1487
|
3200/983/1116
|
3845/1343/1255
|
3647/1433/1155
|
4217/1433/1615
|
||||||||
|
整機重量kg
|
2000
|
3780
|
4000
|
6500
|
6250
|
7800
|
||||||||
卓力工礦是國內知名JSDB系列雙速多用絞車生產廠家，有豐富的經驗為客戶提供高品質的JSDB系列雙速多用絞車及完善的售后服務，如果您想了解最新JSDB系列雙速多用絞車價格或者更詳細信息，歡迎撥打服務熱線：
13280082001 18605374511.或者聯系在線客服：
點擊這里、立刻咨詢；我們攜程為您服務！
常見問題：JSDB系列雙速多用絞車發貨時間？ JSDB系列雙速多用絞車售后保障？ JSDB系列雙速多用絞車訂貨需要提供什么信息？
