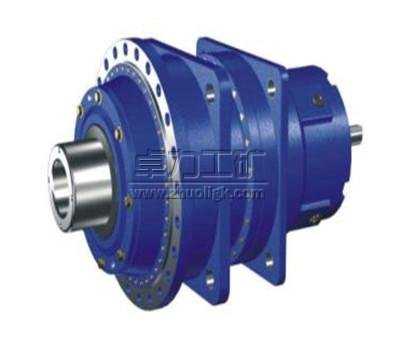

行星齒輪減速機說明書

行星齒輪減速機又稱為行星減速機，伺服減速機。
行星齒輪減速機以其體積小，傳動效率高，減速范圍廣，精度高等諸多優點，而被廣泛應用于伺服電機、步進電機、直流電機等傳動系統中。

作用
行星齒輪減速機作用就是在保證精密傳動的前提下，主要被用來降低轉速增大扭矩和降低負載/電機的轉動慣量比。

結構
行星齒輪減速機主要傳動結構為：行星輪，太陽輪，內齒圈。
行星減速機因為結構原因，單級減速最小為3，最大一般不超過10，常見減速比為：3/4/5/6/8/10，減速機級數一般不超過3，但有部分大減速比定制減速機有4級減速。
相對其他減速機，行星減速機具有高剛性、高精度(單級可做到1分以內)、高傳動效率(單級在97%-98%)、高的扭矩/體積比、終身免維護等特點。
因為這些特點，行星減速機多數是安裝在步進電機和伺服電機上，用來降低轉速，提升扭矩，匹配慣量。行星減速機額定輸入轉速最高可達到18000rpm(與減速機本身大小有關，減速機越大，額定輸入轉速越小)以上，工作溫度一般在-25℃到100℃左右，通過改變潤滑脂可改變其工作溫度。
精密行星減速機因搭配伺服電機所以背隙等級(弧分)相當重要，不同背隙等級價格差異相當大，行星減速機可做多齒箱連結最高減速比達100000。

運行參數
減速機齒輪傳動圓周速度不超過10米/秒。
輸入軸轉速不高于1500轉/分。
減速機工作環境溫度-40℃-+45℃。
減速機可用于正、反兩向運轉。

選型要點
行星齒輪減速機是匹配伺服電機的最主要的減速機種類，在選擇行星齒輪減速器時，首先要確定減速機減速比，如果標準減速機沒有您需要的減速比，請您選擇接近的或者向本公司定制減速機。
確定減速比后，請將你選用的伺服電機額定扭矩乘上減速比，得到數值原則上要小于產品型錄上的供的相近減速機的額定輸出扭矩，同時還要考濾其驅動電機的過載能力及實際中所需要最大工作扭矩。所需最大工作扭矩要注于額定輸出扭矩的2位。滿足上面條件后請選擇體積最小的減速機，體積小的減速機成本相對低一些。
接下來還要考慮行星齒輪減速器的回程間隙。回程間隙越小其精度越高，成本也越高。用戶要選擇滿足其精度要求系列的減速機就可以。還要考慮橫向/徑向受力和平均壽命。橫向/徑向受力大的減速機在安裝和使用中可靠性高，不易出問題。通常其平均壽命遠超過所配伺服電機的壽命。

級數:行星齒輪的套數.由于一套行星齒輪無法滿足較大的傳動比,有時需要2套或者3套來滿足擁護較大的傳動比的要求.由于增加了行星齒輪的數量,所以2級或3級減速機的長度會有所增加,效率會有所下降.
回程間隙:將輸出端固定,輸入端順時針和逆時針方向旋轉,使輸入端產生額定扭矩+-2%扭矩時,減速機輸入端有一個微小的角位移,此角位移就是回程間隙.單位是"分",就是一度的六十分之一.也有人稱之為背隙.
