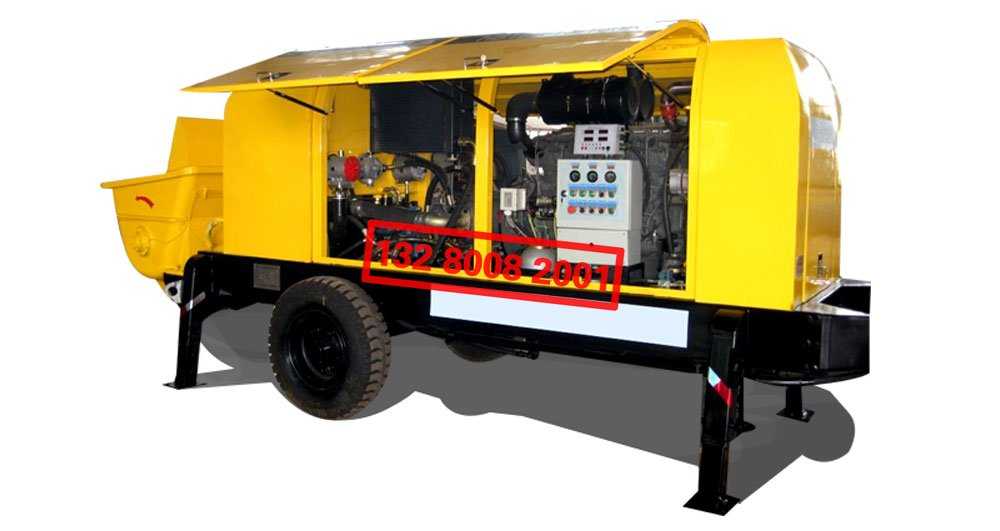

混凝土輸送泵·混凝土泵說明書

混凝土輸送泵，又名混凝土泵，由泵體和輸送管組成。
混凝土輸送泵是一種利用壓力，將混凝土沿管道連續輸送的機械，主要應用于房建、橋梁及隧道施工。

種類
按結構和用途分為拖式混凝土泵、車載泵和泵車(將泵體裝在汽車底盤上，再裝備可伸縮或屈折的布料桿，而組成的泵車。)
混凝土輸送泵主要分為閘板閥混凝土輸送泵和S閥混凝土輸送泵。
按結構形式分為活塞式、擠壓式、水壓隔膜式。


混凝土輸送泵性能特點
1、 采用三聯泵開式系統、液壓回路互不干擾，系統運行。
2、 具有反泵功能，利于及時排除堵管故障，并可短時間的停機待料。
3、 采用先進的S管分配閥，可自動補償磨損間隙，密封性能好。
4、 采用耐磨合金眼鏡板和浮動切割環，使用壽命長。
5、 長行程的料缸，延長了料缸和活塞的使用壽命。
6、 優化設計的料斗，便于清洗，吸料性能更好。
7、 自動集中潤滑系統，保證機器運行中得到有效潤滑。
8、 具有遠程遙控作用，操作更加安全方便。
9、 所有零部件全部采用國標，互換性較好。

結構特點
1、電控系統
能在惡劣的條件下工作
操作安全、方便
全封閉電器控制箱，保護控制裝置能在惡劣的條件下工作。
采用PLC可編程、程序控制器簡化電器，可靠性及壽命顯著提高，并帶有故障顯示功能，
便于故障排除。有線遙控器，操作安全、方便。
泵送油路采用非接觸自動換向及延階段時控制，避免了換向沖擊，換向準確，平穩、可靠。
液壓系統設有安全溢流保護、超壓自動切斷截流裝置，使主泵得到多級可靠保護。
采用吸口過濾技術，避免了異物進入液壓回路，在提高系統可靠性的同時大大延長系統元件使用壽命。
獨立強制風冷散熱，確保油溫低于60℃。

混凝土輸送泵技術參數

項目	項目	HBTS40-10-55
最大理論混凝土輸出量（低壓/高壓）	m³/h	40
最大泵送混凝土壓力（高壓/低壓）	Mpa	10
混凝土塌落度	mm	120-230
骨料粒徑	mm	碎石≤40
功率	KW	電機55
轉速	r/min	1480
泵送油缸缸徑/行程	mm	100/1200
砼缸徑/行程	mm	180/1200
油箱容積	L	400
料斗容積	m³	0.52
上料高度	mm	1400
最大理論輸送距離垂直/水平	m	150/850
管道清洗方式		水洗
外形尺寸	mm	5000×2000×2200
整機質量	kg	4300

混凝土輸送泵操作
（1）砂石粒徑、水泥標號及配合比應按出廠說明書要求滿足泵的機械性能的要求。
（2）泵送設備的停車制動和鎖緊制動應同時使用，輪胎應楔緊，水源供應應正常和水箱應儲滿清水，料斗內應無雜物，各 潤滑點應潤滑正常。
（3）泵送設備的各部螺栓應緊固，管道接頭應緊固密封，防護裝置應齊全可靠。
（4）各部位操縱開頭，調整手柄、手輪、控制桿、旋塞等均應在正確位置。液壓系統應正常無泄漏。
（5）準備好清洗管、清潔用品等有關裝置。作業前，必須先用按規定配制的水泥砂漿潤滑管道。無關人員必須離開管道。
（6）支腿應全部伸出并支牢，未固定前不得起動布料桿。布料桿升高支架后，方可回轉。布料桿伸出時應按順序進行。嚴禁使用布料桿起吊或拖拉物件。
（7）當布料桿處于全伸狀態時，嚴禁移動車身。作業中需要移動時，應將上段布料桿折疊固定，移動速度不得超過10km/h。布料桿不得使用超過規定直徑的配管，裝接的輪管應系防脫安全繩帶。
（8）應隨時監視各種儀表和指示燈，發現不正常時，及時調整或處理。如出現輸送管堵塞時，應進行逆向運轉使混凝土返回料斗，必要時應拆管排除堵塞。
（9）泵送系統受壓時，不得開啟任何輸送管道和液壓管道。液壓系統的安全閥不得任意調整。蓄能器只能充入氨氣。
（10）作業后，必須將料斗內和管道內的混凝土全部輸出，然后對泵機、料斗、管道進行清洗。用壓縮空氣沖洗管道時，管道出口端前方10m以內不得站人，并應用金屬網籃等收集沖出的泡沫橡膠及砂石粒。
（11）嚴禁用壓縮空氣沖洗布料桿配管。布料桿的折疊收縮須按順序進行。
（12）各部位操縱開關、調整手柄、手輪、控制汗、旋塞等均應復位。液壓系統卸荷。
