ZP-18R礦用本質安全型熱釋電紅外傳感器說明書

一、產品簡介：

ZP-18R礦用本質安全型熱釋電紅外傳感器（以下簡稱“傳感器”）適用于煤礦井下及其它有爆炸危險性的作業環境中，與ZP-127Z礦用熱釋電紅外自動灑水降塵裝置用主控箱配套使用，降低巷道中的粉塵含量。

二、產品功能：

當皮帶機上的物體碰撞到傳感器的檢測鏈條，傳感器便輸出電流信號，控制裝置開啟灑水，直到延時時間結束后再停止灑水。
傳感器工作原理如圖1所示。物體觸碰到傳感器檢測鐵鏈而產生振動，振動開關跟據振動強度而輸出不    同寬度的高低電平，經過信號處理，傳感器輸出5mA，當沒有物體觸碰傳感器檢測鏈條或擋板時，傳感器輸出1mA。

三、技術參數：

環境參數
a) 環境溫度：0℃～+40℃；
b) 平均相對濕度：≤95%（+25℃）；
c) 大氣壓力：80 kPa～106kPa；
d) 煤礦井下有瓦斯，煤塵爆炸危險的環境，但無顯著振動和沖擊、無破壞絕緣的腐蝕性氣體場所。
技術參數
電氣性能
a) 工額定電壓：18V.DC；
b) 工作電流：≤50mA；
信號輸出
當有外力撞擊觸控傳感器的鏈條或擋板時，觸控傳感器有5mA(±1mA)的電流信號輸出；當觸控傳感器沒有受到外力觸發時，觸控傳感器有1mA(±0.2mA)的電流信號輸出。
電源波動范圍：9V.DC～24V.DC。

四、產品優勢：

1. 采用本安型結構設計，體積小、結構緊湊、安裝及維護方便；
2. 防塵防水，可適應煤礦井下惡劣環境；
3. 性能可靠，工作穩定，誤報率低；
4. 反應準確，靈敏，檢測到信號后瞬時作出反應。

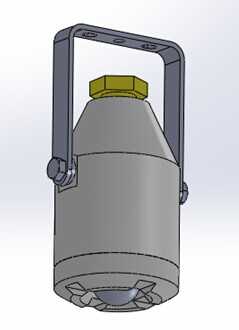

五、實物圖：
