高效螺旋鉆桿說明書

高效螺旋鉆桿廣泛應用于煤層及進煤層地質條件下的探水探瓦斯的鉆孔施工，分為通水型和不通水型。
高效螺旋鉆桿主要與便攜式或手持式鉆機配套使用，鉆桿的重量輕、連接迅速，排渣速度快，大大提高了工作效率，因而被稱之為高效螺旋鉆桿。

高效抗拉系列螺旋鉆桿是在高效螺旋鉆桿系列產品高效快捷性能的基礎上，融合我公司最新研發成果研制而成。
本產品可廣泛應用于煤礦本煤層的超前探測，如探水、探煤質煤厚，瓦斯排放和幫錨桿、錨索鉆孔使用。本產品保留了高效螺旋鉆桿的重量輕、快速連接等優點，同時去掉了原來采用開口防脫銷和U型防脫銷的結構與配件設計，無需再使用其他任何配件即可進行高效生產，使鉆桿連接、更換的操作更加方便快捷。
新型高效抗拉螺旋鉆桿系列產品，鉆桿桿體采用高壓無縫合金鋼管，鉆桿接頭采用中碳合金鋼真空調質熱處理，高壓成型。采用高壓過盈裝配與摩擦焊焊接，性能牢固穩定。螺旋葉片選用高耐磨T型鋼帶，經預應力纏繞全自動焊接而成。

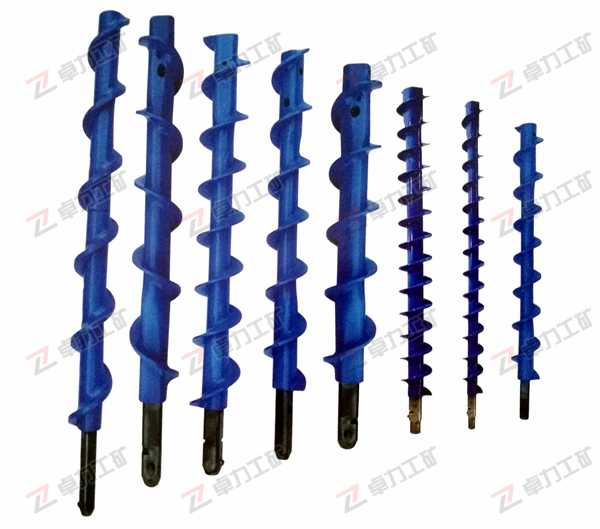

高效螺旋鉆桿
適用范圍：主要應用于煤礦、鐵礦、金礦、石油鉆探、地質勘探、隧道
應用：鉆探水探瓦斯孔，注水孔和卸壓孔
特點：鉆桿分為通水和不通水兩種形式，安裝拆卸方便，鉆進速度快，鉆孔成形好，鉆進效率高。
鉆桿直徑：Φ42、Φ69、Φ70、Φ83、Φ89、Φ98
鉆桿長度：1米；1.5米
連接尺寸：13X13;18X18;26X26;34X34;B20.5;B29.5;B40.5
插接方式：四方連接F、六方連接B
Φ28-F12、Φ30-F12、Φ32-F12、Ф40-F14、Φ42-F14、Ф69-F18、Φ69-B20、Ф72-F24、Φ75-F24、Φ89-F26、Φ98-B45、Φ113-B45
螺旋直徑11種：Φ28、Φ30、Φ32、Ф40、Φ42、Ф69、Ф72、Φ75、Φ89、Φ98、Φ113

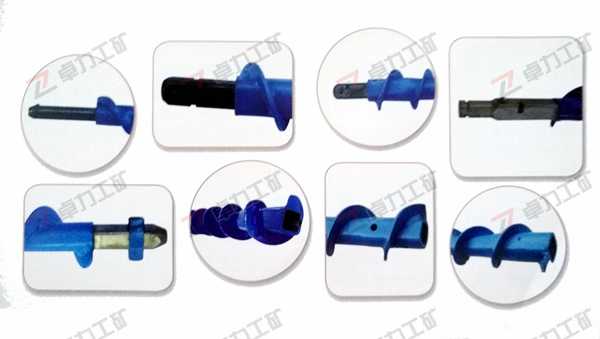

連接方式及生產工藝：

型號標示：
Φ42/22-F14*1000高效螺旋鉆桿
----Φ28 鉆桿螺旋直徑28mm
----22    鉆桿桿體直徑22mm
----F14  四方連接 接頭尺寸 F14×50/80（F 四方連接 B 六方連接）
----1000 鉆桿長度1米 (0.5-3m)

高效螺旋鉆桿技術參數表

行號	規格型號mm				理論扭矩N.m	連接方式
	螺旋直徑	桿體直徑	長度	接頭尺寸
1	Φ28	Φ18	500～3000	F12×48	150～200	四方連接
2	Φ30	Φ18	500～3000	F12×48	150～200	四方連接
3	Φ32	Φ18	500～3000	F12×48	150～200	四方連接
4	Ф40	Ф21～22	500～3000	F14×50/80	100～350	四方連接
5	Φ42	Φ22	500～3000	F14×50/80	100～350	四方連接
6	Ф69	Ф25～27	500～3000	F18×60/85	200～350	四方連接
7	Φ69	Ф25～27	500～3000	B20×90	250～350	六方連接
8	Ф72	Ф32～42	500～3000	F24×85	350～450	四方連接
9	Φ75	Ф32～42	500～3000	F24×85	350～450	四方連接
10	Φ89	Φ32～50	500～3000	F26×45/90	350～450	四方連接
11	Φ98	Φ73	500～3000	B45×100	10000～12000	六方連接
12	Φ113	Φ63～73	500～3000	B45×100	8000～12000	六方連接

詳細參數：

序號	規格型 號mm				理論扭 矩N.m	連接方 式
	螺旋直 徑	桿體直 徑	長度	接頭尺 寸
1	Ф26	Ф16	500～3000	M16×1.5	100～150	螺紋連 接
2	Ф28	Ф16～18	500～3000	F12/M18×1.5	100～150	四方 /螺紋
3	Ф30	Ф16～18	500～3000	F12/M18×1.5	100～150	四方 /螺紋
4	Ф32	Ф18～22	500～3000	F12/M16×1.5	100～250	四方 /螺紋
5	Ф38	Ф21～22	500～3000	F14/Tr16	150～350	四方 /螺紋
6	Ф40	Ф21～22	500～3000	F14/Tr16	150～350	四方 /螺紋
7	Ф42	Ф21～22	500～3000	F14/Tr16	150～350	四方 /螺紋
8	Ф45	Ф25～27	500～3000	F18/Tr19	350～450	四方 /螺紋
9	Ф55	Ф25～27	500～3000	F18/Tr19	350～450	四方 /螺紋
10	Ф65	Ф25～27	500～3000	F24/Tr19	350～450	四方 /螺紋


高效螺旋鉆桿保養須知
1、高效螺旋鉆桿需進行定期保養維護確定保養周期，定期進行防銹防塵處理。
2、高效螺旋鉆桿的使用需在鉆機的額定鉆距內，根據鉆距的技術參數型號采用相配的鉆桿。
3、高效螺旋鉆桿采用礦用地質類專用地質鉆探管與其相配的接頭摩擦焊接而成，所以其具有很好的隨動性和較高的抗拉強度，可以適應在常規鉆探和排放瓦斯用。在硬巖層、煤層或其他特殊環境作業時，需根據鉆桿實際材質物理性能和參數 確定其鉆進深度等。
4、高效螺旋鉆桿與鉆頭配套使用時，通常情況下鉆頭應大于鉆桿直徑，在鉆進過程中應時刻注意鉆機和鉆桿的狀況。如出現卡鉆、暴死等現象，應立即停鉆或回鉆后緩慢鉆進 保證鉆桿不彎曲扁形。
5、高效螺旋鉆桿在通風或通水時，鉆進時應確定鉆桿為緊密連接。鉆桿有密封件時，如O型密封圈等要注意密封件的使用情況，在出現破損、腐蝕等現象時，要及時更換密封件。鉆進完成后，對密封件做保養清理工作。
6、高效螺旋鉆桿鉆進時應手動輕輕旋緊，保證緊密配合（螺紋類），不可用鉆機直接上鉆，防止對鉆桿造成損害。
7、若鉆桿使用后彎曲度超過標準要求或螺紋損害等造成無法正常作業的應及時做報廢處理或回廠返修。
8、根據標準要求，應保證鉆桿的鉆進深度復合地質鉆探相關要求防止鉆桿因鉆進深度達到鉆桿使用極限，發生脫落現象的發生。
9、在酸堿地區工作時，需注意對鉆桿的腐蝕作用。在完成鉆進時，應及時用清水清理桿體表面去除腐蝕層。
10、高效螺旋鉆桿需在干燥處存放，底部應多點支撐，長期儲存時應對鉆桿定期維護保養。
11、鉆桿不得做重尾堆放的支撐平臺，不得將鉆桿隨意放置在碎石、煤堆下或散亂堆放。
12、高效螺旋鉆桿保養除銹/塵清理后應扣上防護帽或裝箱封存保證鉆桿常用常新。
