FTXJ鐵路隧道限界檢測儀說明書

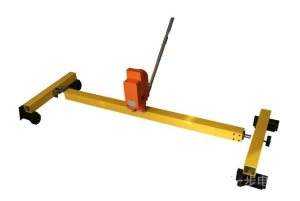

FTXJ型鐵路隧道限界檢測儀簡介
FTXJ型鐵路隧道限界檢測儀采用高精度的角度編碼器和激光測距儀，利用無合作目標激光測距技術和精密測角技術，將極坐標測量方法與計算機技術緊密結合，配合專業處理軟件，可快速獲得隧道封閉空間內部輪廓曲線，實時顯示隧道限界檢測數據。
整個測量裝置固定于承載小車上，承載小車在兩根軌道上行走，小車平臺利用調節機構與軌道中線重合。由測量儀器進行控制、數據采集、數據計算、數據分析及界限判斷。
數據處理軟件可以分析得到線路的各個高度上的綜合最小斷面尺寸，從而輔助分析指定車型通過橋梁、隧道、站臺等限界控制點的情形，分析軌道交通中隧道的限界使用和變化情況，為鐵路運輸大件超限貨物的運輸安全提供有力的手段，為城市軌道交通隧道的安全監測提供必要的檢查工具。
現場實測數據表明，經過多年的軌道養護和隧道維修，實際隧道斷面與原設計斷面發生了較大的變化。應用激光掃描檢測技術，能夠及時準確地檢測限界狀況，了解線路、站臺、橋梁、跨線橋和隧道的實際狀態和變化情況，從而保障軌道交通運輸的安全。 本儀器主要用于對隧道、橋梁、跨線橋、車站附屬物等限界進行精確測量、可直觀顯示測量物圖形，給出各點坐標值并自動判斷是否超限。與計算機通訊可自動生成限界報表。
產品功能及特點
本儀器采用高精度的角度編碼器和測距儀, 使得儀器的基本性能有可靠保證；
整機集測量控制與一體,結構緊湊，測量精度高，速度快。
高精度角度控制，保證測量結果精確無誤；
全方位角度可手動調整或自動調整隨意定位；
真正高速精確檢測，無需電腦后處理即可編輯處理斷面數據。
主機使用彩色大觸摸屏 操作簡單方便 存儲方式多樣，存儲容量大 。
具備防塵、防潮、抗煙等特點、 可靠性強；
主要技術指標
檢測距離：0.2～100m；
限界測量精度： ±1mm ；
測量速度：小于2分鐘；
檢測方位角：30°～330°；
分辨率：≤2mm；
量程測量精度：優于1‰；
角度分辨率：0.01°；
角度精度：2秒；
里程定位精度：1‰
對中方式：激光對中；
軟件環境：Windows XP
存儲容量：主機儲存大于15000組， 擴展(存儲卡)：4G；
連續工作時間：單塊電池6小時
使用環境：-40℃～+50℃；
數據傳輸方式：USB。
