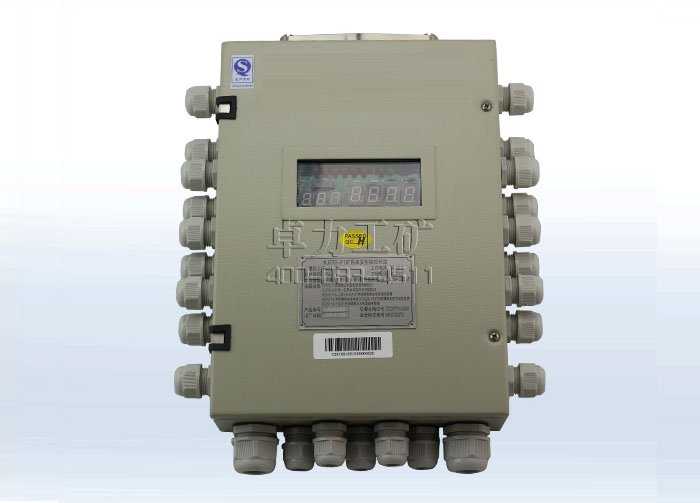

KJ770-F1礦用本安型監控分站說明書

●系統概述：
   KJ770-F1 礦用本安型監控分站（以下簡稱分站）是一種礦用數據信息采集和控制裝置，屬礦用本 質安全型設備。是KJ770 型煤礦安全監控系統的主要組成部分之一，它以微處理器為核心，可同時掛 接16 臺傳感器，模擬量和開關量設備可任意接入。斷電方式（如多對一，多對多方式）可由上位機系 統軟件定義。分站操作簡單，使用方便，同時能兼容國內多個廠家的傳感器。
●使用環境條件
分站在下列條件下應能正常工作：
a）環境溫度：（0 ～ +40）℃；
b）濕度：≤95%（+25 ℃）；
c）大氣壓力：(80 ～ 106) kPa；
d）無顯著振動和沖擊的場合；
e）煤礦井下有爆炸性氣體混合物，但無破壞絕緣的腐蝕性氣體的場合。
●主要技術指標
供電電源
a）額定工作電壓：DC18 V
b）工作電流：≤ 200 mA
信號制
模擬量
a)（200 ～ 1000）Hz，輸出高電平時應不小于3 V，輸出低電平時不大于0.5 V，其正脈沖和負 脈沖寬度均不得小于0.3 ms；
b)（1200 ～ 2000）Hz，輸出高電平時應不小于3V，輸出低電平時不大于0.5 V，其正脈沖和負 脈沖寬度均不得小于0.15 ms


控制量輸出信號：高電平輸出電流為2 mA 時電壓幅度≥3 V，低電平≤0.5 V
信號傳輸(與傳輸接口)
a) 傳輸端口：1 路
b) 傳輸方式：主從、半雙工、RS485、雙極性
c) 傳輸速率：1200 bps
d) 通訊信號電壓峰峰值：（2 ～ 12）V

最大傳輸距離
a) 分站到傳感器、斷電器、聲光報警器：2 km (采用MHYVR 通信電纜：截面積不小于1.5 mm2)
b) 分站到數據傳輸接口：10 km（采用MHY32 通信電纜：截面積不小于1.5 mm2）最大監控容量 16 路信號輸入（模擬量信號、開關量信號互換），1 路累計量信號，6 路控制量輸出（電平型信 號）
