KGF6煤礦用收縮管風速傳感器說明書

 KGF6煤礦用收縮管風速傳感器（以下簡稱傳感器），主要用于煤礦井下各種坑道、風口、扇風機井口、掘進工作面、采煤工作面等處風速、風量的檢測。該傳感器具有自動調零、精度高、穩定可靠、使用方便等特點，并能與KJ70等煤礦安全生產監控系統配套使用。該傳感器執行標準為：MT448-1995《煤礦用超聲波旋渦式風速傳感器技術條件》、《Q/320282BQG015-2006（企標編號）KGF6煤礦用收縮管風速傳感器企業標準》

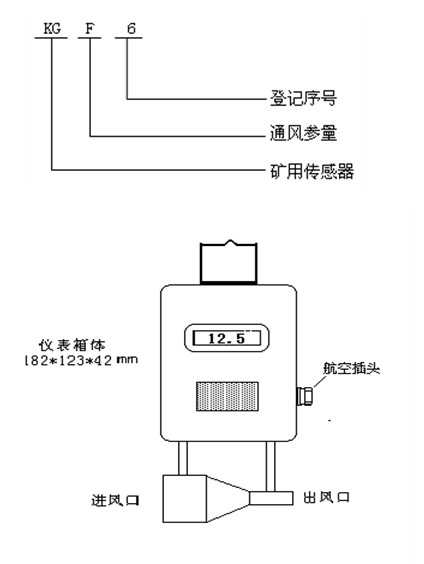

其型號及規格如下：



主要技術指標4.1防爆形式：礦用本質安全型“Exib I”；
4.2 測量范圍：風速0.4m/s～15m/s。
4.3基本誤差：不大于±0.3m/s。
4.4 輸出頻率模擬量信號：
    a) 頻率范圍200Hz～1000Hz；
    b) 脈沖寬度大于0.3ms，高電平狀態時的電壓不小于3V，低電平輸出狀態時的電壓小于0.5V；
    c) 傳輸距離2km時，傳感器的基本誤差應不超過4.3.2的規定。(傳輸電纜采用煤礦用聚乙烯絕緣聚氯乙稀護套通信軟電纜，型號：MHYVR，分布電阻≤12.1Ω/km，分布電容≤0.06µF/km，分布電感≤0.8mH/km)。
4.5 顯示：3位LED數字顯示，分辨率為0.1m/s。
4.6 供電電壓：直流12V～18V。
4.7 工作電流：小于260mA。
4.8防護等級： IP54。
