射頻同軸電纜說明書

射頻同軸電纜Coaxial Cable是指有兩個同心導體，而導體和屏蔽層又共用同一軸心的電纜。它是計算機網絡中使用廣泛的另外一種線材。由于它在主線外包裹絕緣材料，在絕緣材料外面又有一層網狀編織的屏蔽金屬網線，所以能很好的阻隔外界的電磁干擾，提高通訊質量。

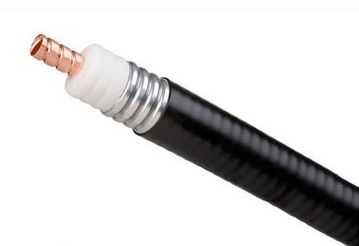

射頻同軸電纜結構
射頻同軸電纜絕緣材料采用物理發泡聚乙烯隔離銅線導體組成，在里層絕緣材料的外部是另一層環形導體即外導體，外導體（組織屏蔽層）采用銅帶成型、焊接、扎紋；或是采用鋁管結構；或是采用編織結構， 然后整個電纜由聚氯乙烯材料的護套包住。
優缺點
射頻同軸電纜的優點是可以在相對長的無中繼器的線路上支持高帶寬通信，而其缺點也是顯而易見的：一是體積大，細纜的直徑就有3/8英寸粗，要占用電纜管道的大量空間；二是不能承受纏結、壓力和嚴重的彎曲，這些都會損壞電纜結構，阻止信號的傳輸；最后就是成本高，而所有這些缺點正是雙絞線能克服的，因此在現在的局域網環境中，基本已被基于雙絞線的以太網物理層規范所取代。
分類
目前，常用的射頻同軸電纜有兩類：50Ω和75Ω的射頻同軸電纜。
射頻同軸電纜根據其直徑大小可以分為：粗射頻同軸電纜與細射頻同軸電纜。
無論是粗纜還是細纜均為總線拓撲結構，即一根纜上接多部機器，這種拓撲適用于機器密集的環境，但是當一觸點發生故障時，故障會串聯影響到整根纜上的所有機器。故障的診斷和修復都很麻煩，因此，將逐步被非屏蔽雙絞線或光纜取代。
技術參數
(1)同軸電纜的特性阻抗 同軸電纜的平均特性阻抗為50±2Ω，沿單根同軸電纜的阻抗的周期性變化為正弦波，中心平均值±3Ω，其長度小于2米。
(2)同軸電纜的衰減一般指500米長的電纜段的衰減值。當用10MHz的正弦波進行測量時,它的值不超過8.5db(17db/公里)；而用5MHz的正弦波進行測量時,它的值不超過6.0db(12db/公里)。
(3)同軸電纜的傳播速度需要的最低傳播速度為0.77C(C為光速)。
(4)同軸電纜直流回路電阻電纜的中心導體的電阻與屏蔽層的電阻之和不超過10毫歐/米(在20℃下測量)。

卓力工礦是國內知名射頻同軸電纜生產廠家，有豐富的經驗為客戶提供高品質的射頻同軸電纜及完善的售后服務，如果您想了解最新射頻同軸電纜價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
