擺線針輪電動滾筒說明書

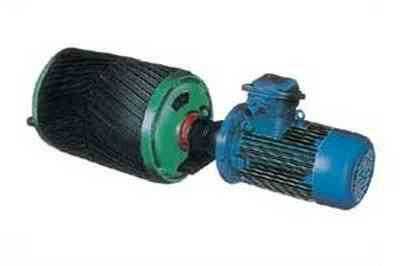

擺線針輪電動滾筒

電動滾筒按減速器傳動結構分類
國內外生產的減速器類型不少，但目前用在電動滾筒上能批量生產的不外乎三種類型。
定軸齒輪電動滾筒
國內外電動滾筒最常用的減速器裝置就是定軸齒輪傳動，而齒輪傳動中95%以上是定軸漸開線圓柱齒輪傳動結構。這種傳動桔構簡單、性能可靠、制造容易、安裝維修方便，同時又具有效率高、噪音低的優點。常用兩級減速，少數為三級減速。
行量齒輪電動滾筒
這種傳動形式與定軸齒輪傳動比較，具有體積小、重量輕、承載能力大、工作平穩等優點，但維修不方便，在國外的電動滾筒中常見這種結構型式。
擺線針輪電動滾筒
這種結構型式可謂“中國特色”，除日本外，其它國家很少使用這種傳動結構，用擺線針輪這種傳動結構的電動滾筒可實現很小的線速度和很大功率。

擺線針輪電動滾筒由旋轉外殼、中心剛性支承及擺線針輪傳動機構三個部分組成，其特征在于：滾筒外殼（１２）由左端蓋（１４）及右端蓋（１１）支承，通過安裝在左、右端蓋內孔中的軸承與左法蘭軸（１５）及右法蘭軸（９）相連，組成旋轉外殼部分，由左法蘭軸（１５）向右依次與電機外殼（１３）、機座（１８）、柱銷（８）、右法蘭軸（９）用螺栓連接，形成一串剛性整體，右法蘭軸（９）通過平鍵（１９）固定在右支座（１７）上，左法蘭軸（１５）固定在左支座（１６）上，形成中心剛性支承，電機輸出軸（１）通過平鍵與偏心套（２）相連，軸承（１０）裝在偏心套（２）上，軸承（１０）的滾柱裝入擺線齒輪（３）的中心內孔中，柱銷（８）及柱銷套（７）從擺線齒輪（３）上沿圓周分布的柱銷孔中穿過，柱銷套（７）的外徑比擺線齒輪（３）上的柱銷孔直徑小兩倍的偏心距，擺線齒輪（３）的圓周齒廓為短幅外擺線齒形，與套在針齒銷（６）上的針齒套（５）相切，針齒銷（６）固定在針齒體（４）上，針齒體（４）再與右端蓋（１１）連接，組成擺線針輪傳動機構。
本實用新型擺線針輪電動滾筒是一種用于膠帶輸送機的驅動裝置。它由旋轉外殼、中心剛性支承及擺線針輪傳動機構三部分組成。柱銷（８）為簡支梁結構。柱銷（８）兩端分別壓入機座（１８）和右法蘭軸（９）的支承孔內。傳動機構采用針齒體（４）輸出轉矩。傳動機構由電機輸出軸（１）、偏心套（２）、軸承（１０）、擺線齒輪（３）、針齒套（５）、針齒銷（６）以及針齒體（４）構成。滾筒外殼上的膠帶起到輸送物料的作用。

卓力工礦是國內知名擺線針輪電動滾筒生產廠家，有豐富的經驗為客戶提供高品質的擺線針輪電動滾筒及完善的售后服務，如果您想了解最新擺線針輪電動滾筒價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：擺線針輪電動滾筒發貨時間？ 擺線針輪電動滾筒售后保障？ 擺線針輪電動滾筒訂貨需要提供什么信息？

產品標簽：擺線針輪電動滾筒| 行量齒輪電動滾筒|定軸齒輪電動滾筒
