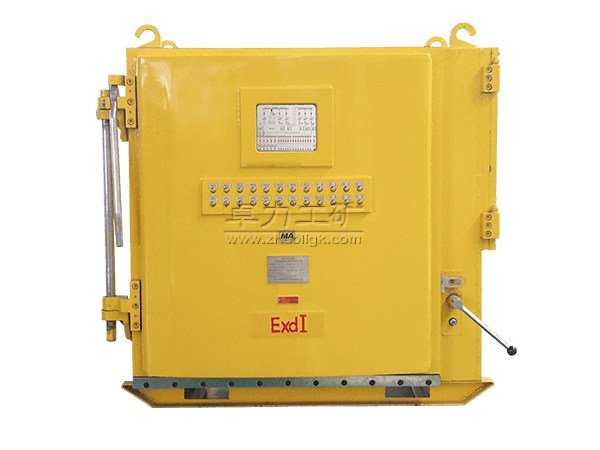

礦用隔爆兼本質安全型多回路真空電磁起動器說明書

概述

礦用隔爆兼本質安全型多回路真空電磁起動器適用于有甲烷混合氣體和煤塵爆炸危險的煤礦井下。在額定電壓為1140 V供電線路中，根據實際需要可對采煤機、刮板機、轉載機、破碎機、乳化液泵站、膠帶機等設備進行起動、停止、單機雙速、雙機雙速、順序控制，最多可控制十二回路不同負荷。同時對所有控制回路提供過載、短路、斷相、過欠壓、后備保護、漏電閉鎖等保護。

隔爆型多回路電磁起動器適用于交流50Hz、電壓AC660V 供電系統中，可分別對額定功率30KW 以下的三相交流電動機8 臺直接起動、停止或遠程起動、停止控制，工作可靠、操作方便、參數可設置，具有過載、短路、漏電閉鎖等多種保護。

產品特點

外電源及電動機動力電纜經隔爆進線接線腔進入主腔。PLC通過控制中間繼電器或接觸器線圈，可分別對多臺三相交流電動機直接起動、停止或遠距離起動、停止控制， PLC通過電流互感器采集每相電流，并通過接觸器的輔助觸點采集每個回路的工作狀態，PLC與液晶屏進行通信連接，可以通過面板的設置按鈕對每個回路進行具體設置，完成系統的閉鎖保護和控制功能。

技術參數

• 額定電壓：660VAC，50Hz
• 額定電流：8×40A
• 回路數：8路
• 過載保護
• 斷相保護
• 短路保護
• 主電路漏電閉鎖保護
• 失壓保護
• 頻耐壓：660V能承受3000V耐壓，220V/127V能承受2000V耐壓

產品參數
　產品工作制：連續長期工作
　額定工作電壓：660/1140 V
　電源頻率：50 Hz
　額定電流：1600 A
　隔離開關容量：400 A
　接觸器容量：160/400/630 A
　輸入路數：4路
　輸出路數：8～12路
　本安電路最高開路電壓：12 V
　本安電路最大短路電流：10 mA
　允許電源電壓波動范圍：75%～110%
　控制方式：獨立控制、雙速控制、順序控制；
　保護功能：具有漏電閉鎖、漏電保護、過載、短路、斷相、欠壓和過壓等保護；
　控制系統：采用嵌入式計算機、DSP或和西門子可編程工業控制器控制，具有空載、模擬試驗，遠近控功能；
　顯示方式：7″中文彩色液晶顯示工控屏顯示各回路工作狀態及故障
　通信接口：RS485、RS232、PROFIBUS、以太網口
　輔助電源：5 kVA，220 V，127 V輸出
　主回路引入方式：喇叭嘴引入引出電纜
　外形尺寸：3340×880×1215 (mm)
　整機重量：4000 kg(十二回路)
