全液壓打樁機說明書

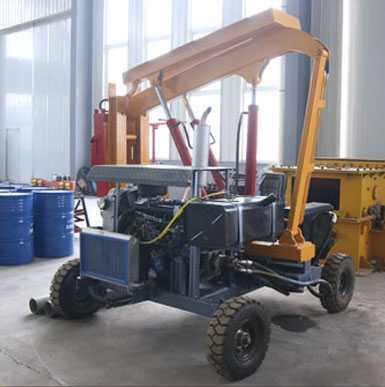

液壓打樁機產品介紹

全液壓打樁機是公路護欄安裝施工維修工程中是各筑路公司和各大小工程隊必備的裝備之一，卓力液壓打樁機在我國甚至國外的公路護欄安裝中都起著極為重要的作用。卓力工礦自成立以來一直從事公路護欄安裝、維修、搶修、施工設備的研發和制造。
全液壓公路打樁機是我公司根據公路護欄打樁市場的需要，專門設計的一種新型的全液壓公路打樁機。該公路打樁機結構緊湊、能滿足多種打樁要求、作業范圍廣、能耗低、打樁效率高、操作舒適、輕便靈活、使用成本低。公路打樁機基于液壓系統，在底盤上安裝行進系統，采用液壓馬達驅動行進用于工地行駛。采用液壓打擊能量打樁方式，工作效率成倍提高。

全液壓打樁機使用領域：
1、公路護欄鉆孔、打樁、拔樁
2、其他各種場地打樁（如農場、牧場、果園等）
3、公路野外工程施工

全液壓公路打樁機的特點
⑴基于成熟的的液壓系統開發，直接打樁定位。機動靈活、作業效率高。
⑵全功率控制變量系統充分利用發動機功率，節能高效。
⑶采用國內最好的柴油機，保證動力強勁可靠。
⑷關鍵液壓元件均采用知名品牌產品，穩定可靠。

結構特點：
動力配置：合理功率，性能優越的柴油機，為施工作業提供了強大的動力源泉，動力的可靠性，燃油的經濟性，得到了大幅提升。
液壓系統：先進的液壓系統，高品質的液壓元件嚴格的裝配工藝，保證液壓系統的高效率和耐久性。
造型設計：整體車架結構精良，材料完全國標。強度高、穩定性好，符合工業美感的設計思路，操作者工作空間更加寬敞。
生產工藝：生產工藝更趨合理，耐磨部件均采用熱處理工藝。焊接工藝嚴謹，框架焊接的整體去應力處理，減少變形，檢測設備完善。

性能特點：
1、      成熟可靠的底盤設計，高原地方打樁力無衰減，山區施工坡度無壓力，是安全可靠的首選。
2、      4缸無級變速，移動方便，特殊道路可自行轉場，操作方便、精確度高，定位速度更快，效率高出260型約百分之十。
3、      獨特的散熱設計，保證設備長時間工作。
4、      一體式軌動作平穩，鉆孔（打樁）精確度高。
5、      創新的液壓泵設計，極大的提高了施工效率。
6、      全時四驅，四輪剎車

全液壓打樁機技術參數表
名稱 數值
發動機功率 17KW24匹
樁機外形尺寸長×寬×高 2600×2000×3800mm
整機重量 2600kg
液壓系統壓力 16MPa
工作流量 36-65L/min
沖擊頻率 10-15Hz
輪距 1670mm
錘頭質量 230KG
工作效率 1根樁/1-2min
行走方式 駕駛
速度 5-10KM/H
適合樁型 鋼制管樁、方樁、木樁
適用管徑 ≤￠250mm
沉管深度 ≤2700mm

全液壓鉆打一體機技術參數表：
裸機   柴油機功率（KW）   32
      液壓系統流量（L/Min） 80-110
      額定系統壓力（Mpa）    15
      輪距（M)     1620
      軸距（M)     2070
      外形尺寸（長*寬*高）
      重量（Kg） 約1900
打樁裝置      液壓錘重量（（Kg）   180
      液壓錘打擊頻率（Bpm）     500-900
      液壓錘工作流量（L/min）   40-70
      液壓錘工作壓力（Mpa）     11-14
鉆孔裝置      動力頭重量（Kg）     140
      鉆孔直徑（Mm）  φ120－φ200
      鉆孔速度（Mm/Min）     800—2000
      沖擊器沖擊頻率（Bpm）     900-1200
      沖擊器工作風壓（Mpa）     0.6-1.2
      沖擊器耗氣量（m3/min）     7-13

全液壓打樁機操作注意事項
1. 操作人員須經專業練習，了解所操作的樁機的構造、原理、操作和維護保養方法。并持有操作證，方可操作。
2.對樁機所配置的動力裝置、卷揚機、液壓裝置、電氣裝置等應按其操作規程操作。
3.樁機的電氣故障必須由電工處理。
4. 樁機的試車、安裝、拆卸，拖運等應嚴格執行相關規定。
5. 遇雷、雨、雪、霧和六級以上風等惡劣氣候時，應停止作業，風速超過七級或有強臺風警報時，應將樁機迎風向停置，必要時，應將架放倒。樁機必須采取防雷措施，遇雷電時，人員必須遠離打樁。
6.作業前首先空運轉，待確定各部件狀態正常后方可作業。
7. 如使用夾樁器，應先夾緊樁后再作業，作業時不得松開夾樁器。停止作業時。必須先停止振動錘的振動，后松開夾樁器。
8. 安裝振動錘時，必須將振動錘運到樁架正前方2mm內。
9. 樁機行走、回轉、對樁位時必須有專人指揮。
10. 樁機回轉制動應緩慢，同向連續運轉應小于一周。
11. 吊振動錘、吊料、吊樁、行走和回轉等動作，嚴禁兩個以上動作同時進行。
12. 升降梯嚴禁超載。
13. 操作人員不能擅自離開崗位。
14. 出現下列情況應立即停機檢修
① 立柱、斜撐上有零件脫落。
② 振動錘電動機緊固螺栓松動，導向裝置松動，激振器內有沖擊聲，軸承溫升過高，振動錘與樁或其他裝置連接螺栓松動。
③ 電氣裝置、液壓裝置出現故障。
15. 如振動錘減振橫梁振幅長時間過大，應停機查明原因。
16. 沉樁時應及時校正樁的垂直度。樁入土3m后，嚴禁采用樁機行走或回轉等動作來校正樁的垂直度。
17. 不能左、右傾斜調整的樁架立柱，調整立柱前、后應傾斜時應同時驅動左、右斜撐。
18. 每天作業停止時，應將樁管沉入土中以下，或將振動錘放到地面，切斷樁機的電源，使全部制動生效，長期停機時，應將樁機停放在堅實平整的地面上，振動錘必須落下墊起，并采取防雨措施。
19. 樁架起架和落架時，應先檢查卷揚機卷筒是否可靠，然后按使用說明書中規定的程序起、落架。
20. 步履式，軌道式樁機不工作時，應停放在履靴或軌道中部，夾軌器必須夾緊。
21. 拆卸油管時，應保證管接頭不受污染。

卓力工礦是國內知名全液壓打樁機生產廠家，有豐富的經驗為客戶提供高品質的全液壓打樁機及完善的售后服務，如果您想了解最新全液壓打樁機價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
