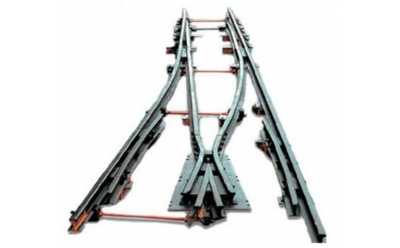

窄軌道岔說明書

窄軌道岔
窄軌道岔是指軌距小于1435mm標準軌距的軌道。大部分的窄軌道岔距軌道的寬度是1067公厘或762公厘等。
優點：鋪設成本少、曲率半徑小、車廂重量較輕，機車動力不需太大。可用于較大的路線坡度。
主要窄軌軌距：381mm（15英寸）、508mm（20英寸）、597mm、600mm“德科維爾軌距”、610mm（24英寸=2英尺）、750mm、762mm（30英寸=2英尺6英寸）“二六”、“五分”、800mm、914mm（3英尺）、1000mm“米軌” 　　1067mm（3英尺6英寸）“三六軌距”、1372mm“馬車軌距” 。
窄軌道岔型號(鋼軌8kg/m-30kg/m 叉號3-12號)
礦用窄軌鐵路道岔標準設計共有615、715、915、622、722、922、630、730、930、938、643十一個系列，設計共完成166個品種。
窄軌道岔型號含義：
ZDK 6 24-3-12道岔, 字母Z代表窄軌鐵路道岔類型代號，DK即單開道岔，6即600MM軌距，24為24kg/m鋼軌型號，3即道岔號數，12代表曲線半徑。
（1）型號第一個字母Z代表窄軌鐵路道岔類型代號；
（2）型號第二個和第三個字母、DK,DC,DX,JD,DZ,JC,TX分別代表單開、對稱、渡線、交叉渡線、對稱組合、菱形交叉、四軌套線道岔的型式代號。
（3）主要參數中第一段數字的6、7、9、分別代表道岔軌距，6=600，7=700，9=900mm,主要參數第一段數字的15，22，30，38，43，分別代表道岔軌型，kg/m。

窄軌道岔故障及處理方法
1.了解道岔故障情況 　　
首先詢問車站值班員故障現象，然后在控制臺上操縱道岔試驗。 　　
2.登記道岔停用設備 　　
3.判斷是道岔室內還是室外的原因 　　
①如果是單動道岔，在操動時控制臺的電流表有指示，說明動作道岔的電已送至到道岔。如果這時道岔不能操到規定位置，是室外原因。在操動道岔時，如果控制臺的電流表沒有指示，首先到機械室的室外分線盤測量該道岔有沒有電壓，如果有電壓說明動作道岔的電已送出，是室外故障。 　　
②如果是雙動道岔，在操動時控制臺的電流表動一下就不動了，說明動作道岔的電已送到了一動道岔，故障出在一動道岔以后，是室外故障。
③如果道岔定、反位都能操動，就是沒有表示。用萬用表交流250v檔，在分線盤測量X1(或X2）與X3間有無交流110V左右電壓，如果有電壓，則是室外故障，否則是室內故障。


山東卓力工礦優質供應單開道岔(DK)、對稱道岔(DC)、渡線道岔(DX)、交叉渡線道岔(JD)、對稱組合道岔(DZ)、菱形交叉道岔(JC)、四軌套線道岔(TX)，道岔型號齊全：
道岔系列  608、612、615、715、915、618、718、918、622、722、922、624、724、924、630、730、930、938、643、50、60  二十一個系列
道岔類型  單開、對稱、渡線、交叉渡線、對稱組合、菱形交叉、四軌套線  七種類型
軌距  600、762、900、1435  四種軌距
軌型  8、12、15、18、22、24、30、38、43、50、60  十一種軌型
轍叉號  2、3、4、5、6、7、8、9、12  九種轍叉號
曲線半徑  4、6、9、12、15、20、25、30、40、50、70  十一種曲線半徑
線路間距  1200、1300、1400、1500、1600、1700、1800、1900、2200、2500  十種線路間距
窄軌鐵路道岔標準設計共有615、715、915、622、722、922、630、730、930、938、643十一個系列，設計共完成166個品種。
歡迎來電咨詢：13181318406 13791758014 曹經理 卓力竭誠為您服務！

卓力工礦是國內知名窄軌道岔生產廠家，有豐富的經驗為客戶提供高品質的窄軌道岔及完善的售后服務，如果您想了解最新窄軌道岔價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
