渡線道岔說明書

渡線道岔產品介紹
渡線（crossover），又稱作橫渡線、過渡線、轉轍段，渡線道岔是用以連接兩條平行鐵軌的一種道岔，是使行駛于某路線的列車可以換軌至另外一條路線。該類軌道通常會配有一組至多組的轉轍器。
渡線道岔又被叫做窄軌渡線道岔、礦用渡線道岔。渡線道岔是我國煤炭系統使用的專用鐵路道岔，是窄軌道鐵路線路連接的基本設備。
渡線道岔在礦山的建造和生產中起著重要的作用,這種道岔鋪設方便、迅速，具有嚴格的制造、驗收標準，其軌型、軌距、轉轍角度系列化適用于我國煤礦行業多變的使用情況。

渡線道岔分類
按軌型區分有：8kg/m、12kg/m、15kg/m、18kg/m、22kg/m、24kg/m、30kg/m、38kg/m、43kg/m、50kg/m、60kg/m鋼軌用的道岔。
按道岔號碼區分有：2號、3號、4號、5號、6號、7號、8號、9號、12號等道岔。
行車配件有各種型號的壓板、羅栓、膠墊、焊接式壓軌器等品種。

道岔的型號組成說明
（1）型號第一個字母Z代表窄軌鐵路道岔類型代號； 　　
（2）型號第二個和第三個字母、DK,DC,DX,JD,DZ,JC,TX分別代表單開、對稱、渡線、交叉渡線、對稱組合、菱形交叉、四軌套線道岔的型式代號。 　
（3）主要參數中第一段數字的6、7、9、分別代表道岔軌距，6=600，7=700，9=900mm,主要參數第一段數字的15，22，30，38，43，分別代表道岔軌型，kg/m。
卓力生產各種型號輕軌，重軌高錳鋼整鑄單開道岔、渡線道岔、復式交分道岔、交叉渡線道岔、菱形道岔、對稱道岔等各種道岔。

卓力渡線道岔型號：
DX612-4-1214、DX612-4-1216、DX615-3-1216、DX615-4-1214、DX615-4-1216、DX615-5-1514、DX615-5-1516、DX615-6-2514、DX618-4-1212、DX618-4-1213、DX618-4-1216、DX618-5-1513、DX618-5-1516、DX622-4-1214、DX622-4-1216、DX622-5-1514、DX622-5-1516、DX622-6-2514、DX624-4-1213、DX624-4-1216、DX624-4-1516、DX624-4-1519、DX624-5-1513、DX624-5-1516、DX624-5-2016、DX624-5-2019、DX630-4-1214、DX630-4-1216、DX630-5-1514、DX630-5-1516、DX630-6-2516、DX643-4-1216、DX643-5-1516、DX643-5-1518、DX643-6-2516、DX643-6-2517、DX643-6-2525、DX724-4-1519、DX730-5-20、DX738-4-1519、DX738-5-2022、DX743-5-2020、DX743-6-3025、DX918-4-1516、DX918-4-1519、DX918-5-2016、DX918-5-2019、DX922-4-1519、DX922-4-1522、DX922-5-2019、DX922-5-2022、DX924-5-1525、DX930-4-1519、DX930-4-1519、DX930-4-1522、DX930-5-2019、DX930-5-2022、DX930-6-3022、DX938-4-1519、DX938-4-1519、DX938-4-1522、DX938-5-2019、DX938-5-2019、DX938-6-3019、DX943-4-1519、DX943-5-2020、DX943-6-3025、

渡線道岔故障及處理方法
1.了解道岔故障情況 　　
首先詢問車站值班員故障現象，然后在控制臺上操縱道岔試驗。 　　
2.登記道岔停用設備 　　
3.判斷是道岔室內還是室外的原因 　　
①如果是單動道岔，在操動時控制臺的電流表有指示，說明動作道岔的電已送至到道岔。如果這時道岔不能操到規定位置，是室外原因。在操動道岔時，如果控制臺的電流表沒有指示，首先到機械室的室外分線盤測量該道岔有沒有電壓，如果有電壓說明動作道岔的電已送出，是室外故障。 　　
②如果是雙動道岔，在操動時控制臺的電流表動一下就不動了，說明動作道岔的電已送到了一動道岔，故障出在一動道岔以后，是室外故障。
③如果道岔定、反位都能操動，就是沒有表示。用萬用表交流250v檔，在分線盤測量X1(或X2）與X3間有無交流110V左右電壓，如果有電壓，則是室外故障，否則是室內故障。

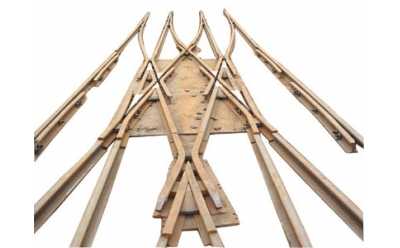

礦用渡線道岔實物圖

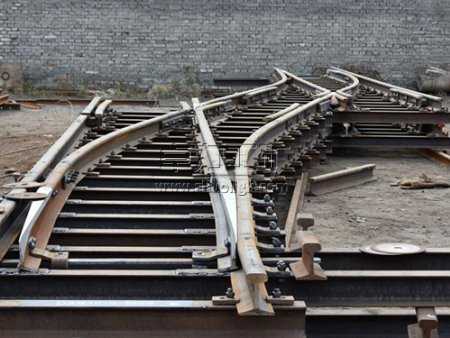

菱形交叉渡線道岔
