ZKC-127司控道岔裝置說明書

司控道岔裝置安裝于鐵路道岔處，代替人工扳道器，來實現礦車的變道。電機車司機可在電機車行駛過程中，利用遙控操作，同時，設備配備了手動按鈕，用于手動控制。司機在電機車上遠距離（大于80米）按動按鈕，執行器將道岔推出，礦車實現自行變道，變道的同時，設備的LED狀態顯示器可顯示當前岔位的方向，如果軌道內有阻礙變道的雜物，狀態顯示器將發出聲光報警。
我公司擁有氣動型司控道岔和電液型司控道岔兩種不同動力的司控道岔裝置，氣動司控道岔可用于有固定氣源的礦井。電液型司控道岔裝置為我公司專利技術產品，無氣源限制，可用于所有礦井。

氣動型司控道岔裝置

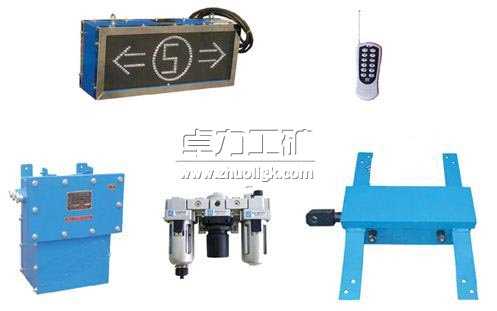

氣動型司控道岔裝置，由控制箱、遙控器、空氣過濾組合、執行器、顯示器五部分組成，外觀如下圖所示：


   主要技術參數：

產品型號	ZKC-127(Q)型	編碼形式	12通道2進制碼
額定電壓	交流 127V	動作時間	≤2秒
氣源氣壓	0.3MPa-0.8MPa	遙控距離	≥80米
氣缸行程	120mm±5mm	顯示方式	LED顯示

電液型司控道岔裝置
        針對于無風源的礦井，一些生產廠家曾推出電動司控道岔、自帶空壓機司控道岔等多種司控道岔裝置，但由于電動司控道岔極容易受潮損壞，而自帶空壓機的司控道岔的內置空壓機使用壽命極低，都不被市場認可。針對這種情況，我公司采用成熟的電液控制技術，開發出專利產品---電液型司控道岔裝置，該裝置采用可靠的電液控制原理，采用液壓缸提供道岔轉轍的動力，電液保護齊全完備，非常可靠耐用。

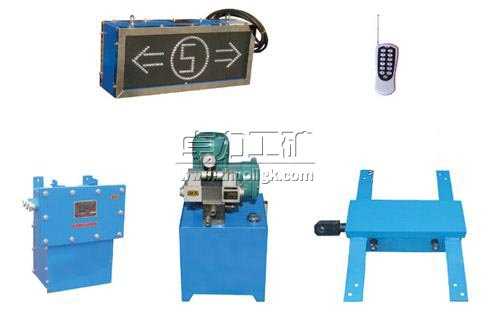

        電液型司控道岔裝置，由控制箱、遙控器、防爆液壓站、執行器、顯示器五部分組成，外觀如下圖所示：


  主要技術參數：

產品型號	ZKC-127(Y)型	編碼形式	12通道2進制碼
額定電壓	交流 127V	動作時間	≤2秒
電機電壓	380V/660V	遙控距離	≥80米
液壓缸行程	120mm±5mm	顯示方式	LED顯示

性能特點
        1、司控道岔裝置具備完善的電氣閉鎖控制，可以檢測岔位密貼信號、不到位信號、報警信號、擠岔信號。
         2、整套設備無機械磨損，氣動密封元件為進口部件，大大增強使用壽命。
         3、該產品為壁掛式，無需開拓峒室。
         4、該產品遙控器為微型手持式，無需在電機上另裝發射天線。
         5、所有氣路接頭全部是快速接頭，檢修極為方便。
         6、司控道岔執行器為全密封式，可直接埋在軌道下方。

卓力工礦是國內知名ZKC-127司控道岔裝置生產廠家，有豐富的經驗為客戶提供高品質的ZKC-127司控道岔裝置及完善的售后服務，如果您想了解最新ZKC-127司控道岔裝置價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：ZKC-127司控道岔裝置發貨時間？ ZKC-127司控道岔裝置售后保障？ ZKC-127司控道岔裝置訂貨需要提供什么信息？

產品標簽：ZKC-127司控道岔裝置| ZKC-127(Q)氣動型、ZKC-127(Y)電液型司控道岔裝置
