KJH118型操車電控系統說明書

KJH118型操車電控系統采用進口PLC控制，可監測操車設備各組成部件的工作狀態，并集中控制各操車設備安全有序運行，并可與提升信號系統實現閉鎖。
         KJH118型操車電控系統由本安型電控操作臺、礦用隔爆兼本安型電源箱、礦用本安型位置傳感器、聲光報警器等幾部分組成，各組成部件及系統具備煤安標志，詳細功能介紹可參看P27頁“煤礦副井操車監控及提升信號系統”。

KJH118型操車電控系統在某一水平的設備組成明細

序號	部件名稱	產品型號	數量	備注

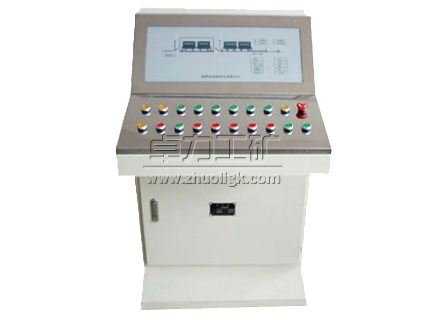

1	井口顯示控制操作臺	KJH118-K	1臺
2	礦用隔爆兼本安型電源箱	KDW127/15	1臺
3	礦用本型位置傳感器	GUC65	若干支

KJH118型操車電控系統工作流程
         ● 操車工作流程:
         罐籠到位—>收到停車信號—>安全門打開—>搖臺落下—>阻車器打開—>推車機推車—>搖臺阻車器抬起—>安全門關閉—>開車繼電器動作(可以發開車信號)—>推車機返回
         ● 電氣閉鎖:
         罐籠不到位，安全門、搖臺、阻車器都不能動作。
         罐籠到位，安全門未關閉，搖臺、阻車器未抬起開車繼電器不能動作（發不出開車信號)。
         罐籠在位，安全門已關閉，搖臺、阻車器下放，推車機不能向前推車。
         雙罐籠提升時，兩股道的操車設備之間相互閉鎖。
         為檢修方便，按下檢修按鍵，解除閉鎖，這時蜂鳴器報警，提醒現在狀態為檢修狀態，但是，搖臺、阻車器不抬起，推車機不能向前推車。
         ● 操作：
         自動：只要按下聯動鍵，以上動作過程可以自動實現。
         手動：處在該狀態，安全門、搖臺、阻車器、推車機都可以在閉鎖允許情況下單獨動作。
